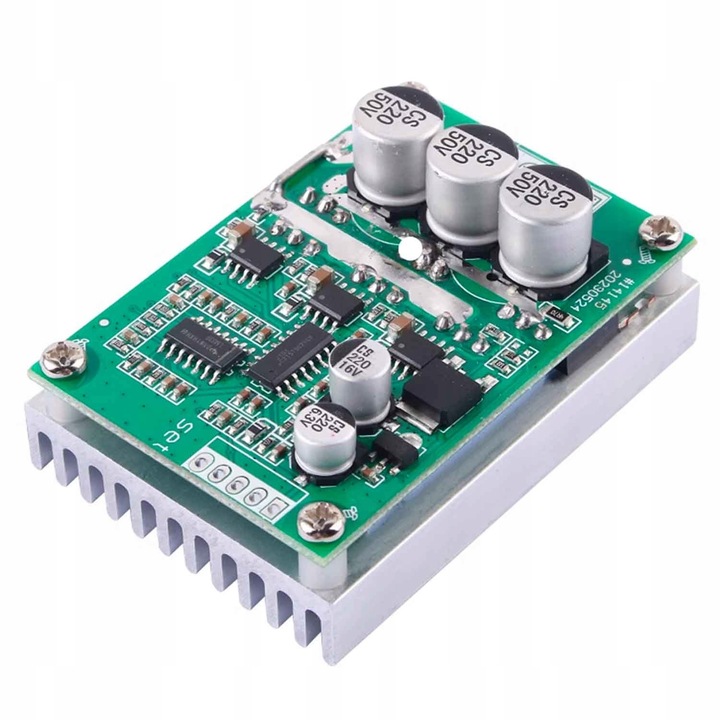

регулятор швидкості і напрямку обертання призначений для трифазних безщіткових двигунів BLDC. Модуль оснащений великим радіатором, ефективно відводить тепло. Регулятор працює з напругою від 12 В до 36 В, і підключене живлення має бути ідентичним тому, що потрібно керованому двигуну. Максимальна сила струму, яку можна пропускати, становить до 15А, а максимальна потужність двигуна - 500 Вт.
регулювання швидкості може здійснюватися за допомогою лінійного потенціометра від 10к до 50к? або за допомогою сигналу ШІМ з напругою до 5В і частотою в діапазоні від 1 кГц до 10 кГц. Включення і виключення і зміна напрямку обертання можуть бути реалізовані за допомогою трипозиційного перемикача. На платі є місця під припій власних роз'ємів.
не підтримує двигуни з датчиками Холла
специфікація:
напруга живлення: від 12 В до 36 В (Напруга живлення = напруга двигуна)
Максимальний струм: 15A
Максимальна потужність: 500 Вт
управління швидкістю обертання: потенціометр 10K-50K ом, сигнал ШІМ (від 1 кГц до 10 кГц)
управління напрямком обертання
тепловідвід товщиною 18 мм
розміри: 63 мм x 43 мм x 35 мм
