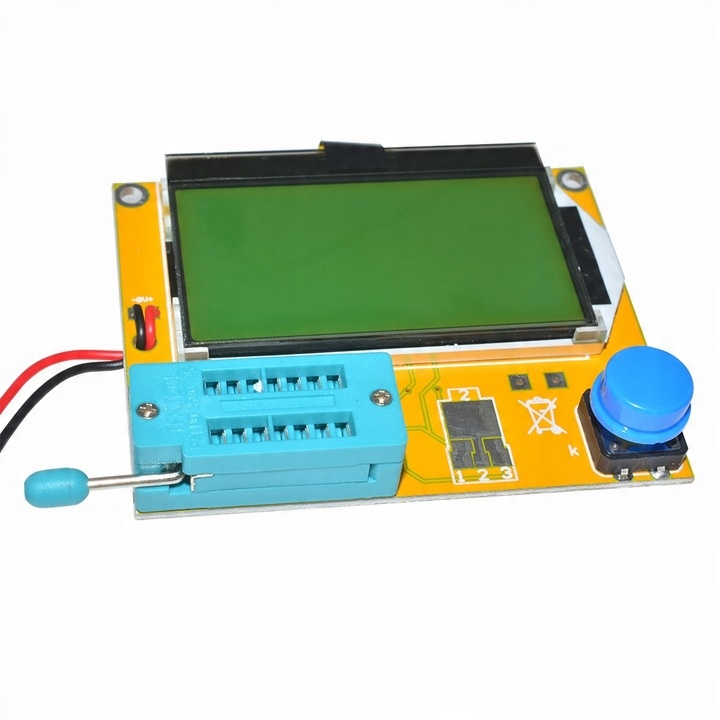

опис:
1,2013 остання версія програмного забезпечення M328, більше функцій.Чіп: Atmega328
2,128 * 64 великий РК-дисплей з підсвічуванням, тільки 2 мА в режимі очікування.
3, з використанням батареї 9 в (не входить в комплект)
тестові діапазони:
індуктори, конденсатори, діоди, подвійний діод, mos, транзистор, SCR, регулятор, світлодіодна трубка, ESR,
опір, регульований потенціометр
Функція:
1: автоматичне виявлення транзисторів NPN і PNP, MOSFET з каналом n і p,
діод (включаючи подвійний діод), тиристор, транзистор, резистор і конденсатор і інші компоненти
2: автоматичне тестування контакту компонента і відображення на РК-дисплеї
3: може виявляти транзистор, КОЕФІЦІЄНТ ПОСИЛЕННЯ діода захисту MOSFET
і підстава для визначення напруги транзистор з прямим зміщенням емітера
4: виміряйте ємність затвора і затвора порогового напруги MOSFET
5: використовуйте рідкокристалічний дисплей 12864 із зеленим підсвічуванням
ТЕХНІЧНІ характеристики: для довідки:
1, Управління однією кнопкою, автоматичне відключення.
2, тільки струм відключення 20na.
3, автоматично виявляти біполярні транзистори NPN, PNP, N-канальний і p-канальний MOS FET,
JFET, діоди, два діода, тиристори односпрямований і двонаправлений малопотужний тиристор.
4, розташування контактів елементів автоматичної ідентифікації.
5, вимірювання коефіцієнта посилення струму біполярного транзистора і порогового напруги бази - емітера.
6, через порогове напруга база-емітер і коефіцієнт посилення високого струму для ідентифікації транзисторів Дарлінгтона.
7, може виявляти біполярні транзистори і діоди захисту MOS-транзисторів.
8, вимірювання порогового напруги MOS FET затвора і ємності затвора.
9, він може вимірювати два резистори одночасно, і відображається символ резистора.
відображається праворуч із десятковим значенням 4.
символ опору з обох сторін показує номер контакту.
таким чином, ви можете виміряти потенціометр.
Якщо склоочисник потенціометра не зрушений в крайнє положення,
ми можемо виділити середній і обидва кінці контакту.
10, роздільна здатність вимірювання опору становить 0,1 Ом, можна виміряти 50 м ом.
11, може вимірювати ємність може вимірювати ємність 30 pF-100 mF, дозвіл 1 PF.
12,2 МКФ більше конденсаторів можуть одночасно вимірювати еквівалентні значення послідовного опору ESR.
обидва можуть відображатися з десятковим значенням, роздільною здатністю 0,01 ом.
13, може бути в правильному порядку, а символ діода відображає два діода і дає пряме напруга діода.
14.Світлодіод визначається як більш висока пряма напруга діода. Комбінація світлодіодів ідентифікується як два світлодіоди.
15, Напруга пробою Eeverse менше 4,5 В, можна визначити стабілітрон.
16, може вимірювати зворотну ємність одного діода.
Якщо біполярний транзистор підключений до бази і колектора або емітера,
може вимірювати зворотну ємність колектора або емітерного роз'єму.
18 може бути отриманий за допомогою одного з'єднання моста вимірювального випрямляча.
Примітка: перед вимірюванням ємності конденсатор повинен бути розряджений, в іншому випадку дуже ймовірно пошкодження лічильника.
