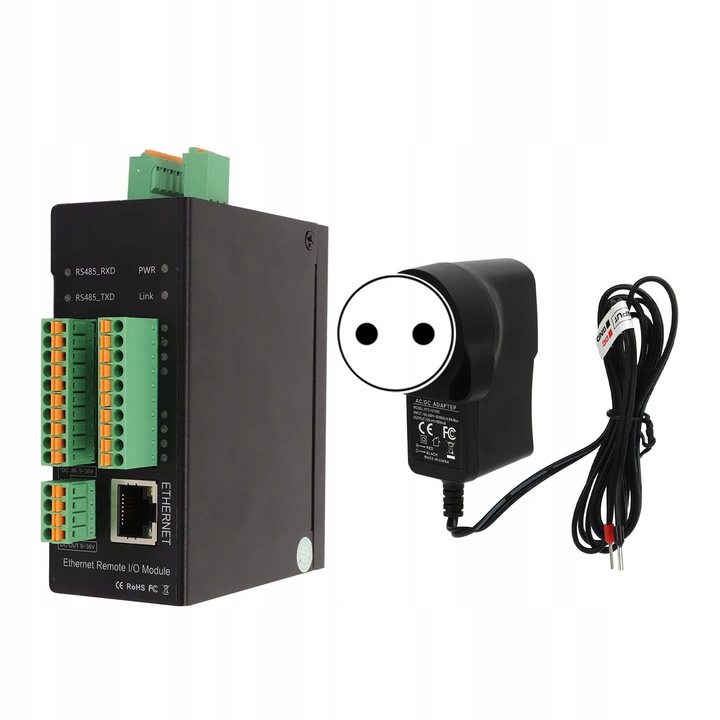

M160t Ethernet віддалений модуль вводу-виводу для Modbus до TCP

функція:

1. Сумісні протоколи: протоколи зв'язку використовують стандарт для протоколу Modbus TCP, для протоколу Modbus RTU по протоколу TCP, для протоколу MQTT.

2. Вхідна продуктивність: модуль підтримує 8-канальний цифровий вхід (DIN), 8-канальний цифровий вихід (до) і 8-канальний аналоговий вхід (ain).

3. Функція захисту: 1-позиційний інтерфейс ЗВ'ЯЗКУ RS485 для розширення. Широка робоча напруга-DC9-36V і функція захисту від зворотного підключення.

4. Світлодіодний індикатор: модуль зі світлодіодним індикатором робочого стану, з кнопкою скидання для скидання, зручний для установки на місці і запуску.

5. Просте обслуговування: модуль збору даних може управлятися і налаштовуватися за допомогою програмного забезпечення для налаштування підключення до локальної мережі, простий в експлуатації і обслуговуванні.

6. Захист IP30: металевий корпус і клас захисту IP30, металевий корпус і ізоляція безпеки системи, особливо підходять для застосування в промислових місцях контролю.

специфікація:

• Тип виробу: віддалений модуль введення-виведення Ethernet
• Матеріал: Метал

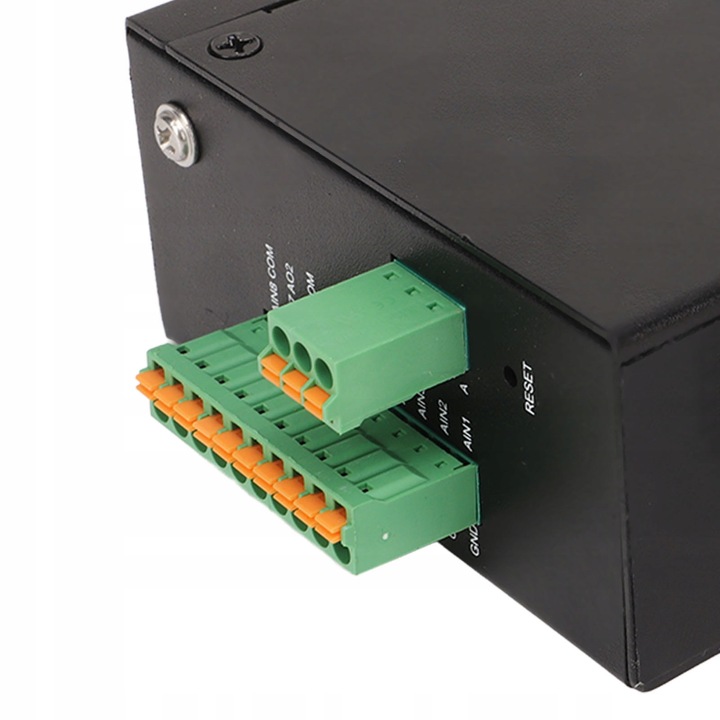

• інтерфейс: порт Ethernet x 1, RS485 x 1, DIN x 1, Ain x 8, to x 8
• вихідна потужність: DC x 1
• робоча напруга: 9-36VDC
• аналогова Кількість: 4-20mA
• специфікація штекера: AC100-240V
• джерело живлення:
• Вхідна напруга:
• непідтримуваний вихід ao: 9-36VDC
• Підтримка виходу ao: 24-36VDC
• споживана потужність: типове енергоспоживання в режимі очікування: ≤ 2 Вт
• вихідна потужність:
• канал
• вихідна напруга: 9-36 В постійного струму (дорівнює вхідній напрузі)
• Вихідний струм: 1500 мА при 12 В (максимум)
• захист живлення: З'ЄДНАННЯ проти розвороту, повітря ESD: 15 кв, перенапруга: 4 кв
• ethernet: специфікація мережевого порту 1 x RJ45, 10 м/100 Мбіт/сек
• захист мережевого інтерфейсу: контакт ESD: 8 кв, перенапруга: 4 кВ (10/1000us)
• протокол: для Modbus RTU, для Modbus TCP, для MQTT
• послідовний порт:
• кількість послідовних портів: 1 x RS485
• швидкість послідовної передачі: 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 128000
• біти даних: 7, 8
• біти Управління: немає, Єва, непарні
• стоп-біт: 0,5, 1, 1,5, 2
• протокол для Modbus RTU (Slave), для Modbus RTU (Master)
• захист послідовного порту: контакт ESD: 8KV перенапруга: 4KV (8 / 20us)
• цифровий вхід:
• Кількість: 8 каналів (максимум)
• тип входу: підтримує сухий контакт і вологий контакт. За замовчуванням використовується вологий контакт. Сухий контакт повинен бути описаний при замовленні;
• вологий контакт підтримує як датчики NPN, так і PNP
• сухий контакт:
• закриття: коротке замикання
• відключення: відкритий кінець
• вологий контакт:
• закритий: 10-30 В постійного струму
• відключення: 0-3vdc
• типові застосування:
• інтелектуальний збір і моніторинг даних про температуру та вологість у сільському господарстві;
• інтелектуальний збір та моніторинг даних про температуру та вологість у аквакультурі;
• збір та моніторинг даних про температуру та вологість на складі та в бібліотеці;
• збір даних та моніторинг інформації про метеостанції;
• моніторинг температури холодного зберігання, зберігання фруктів та овочів, промислового машинного відділення, трансформаторного шафи тощо;
• інші ситуації, коли точки моніторингу>передача даних Сонячної системи моніторингу, збір даних і передача стека зарядки;
• передача даних банкоматів, торгових точок, лічильників електроенергії, ПЛК, DAQ та іншого обладнання;
• збір і контроль даних з інтелектуальних мереж;
• інтелектуальний збір і контроль даних про дорожній рух;
• збір і контроль даних промислової автоматизації;
• збір і контроль даних з охорони навколишнього середовища

список пакетів:

• 1 x модуль збору даних Ethernet
• 1 x рейкова пряжка
• 3 x гвинт
• 1 x адаптер живлення
• 1 x Керівництво користувача
