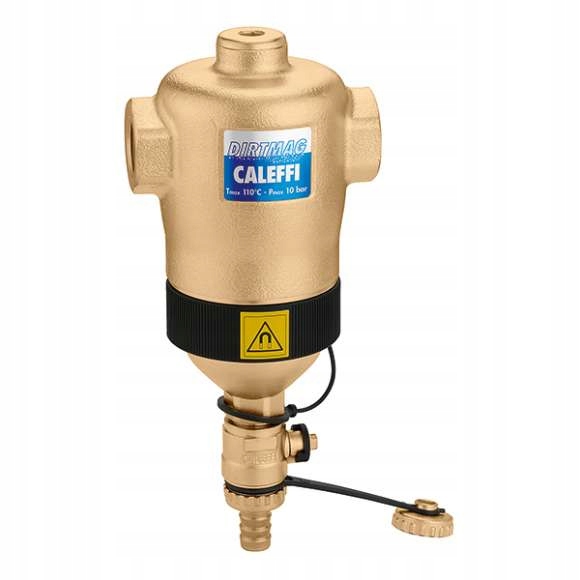

Магнітний сепаратор CALEFFI DIRTMAG 1"

опис:

• сепаратор домішок з магнітом.
• виготовлений з латуні.
• з'єднання з внутрішньою різьбою .
• зливний клапан з патрубком для шлангу.
• верхнє з'єднання з заглушкою.
• макс.робочий тиск: 10 бар.
• Діапазон робочих температур: 0÷110°C.
• розмір розділених частинок до 5 мкм.

матеріали:

• корпус: латунь EN 1982 CB753S
• камера збору домішок: латунь EN 12165 CW617N
• верхня частина: латунь EN 12164 cw617n
• гідравлічні ущільнення: EPDM
• верхнє з'єднання: латунь EN 12165 CW617N

виконання:

• середовище: вода, розчини гліколю
• макс. концентрація гліколю: 50%
• макс. робочий тиск: 10 бар
• діапазон робочих температур: 0÷110°C
• розмір розділених частинок: до 5 мкм
• магнітна індукція частинок: 2 x 0,3 t

з'єднання:

• основне З'ЄДНАННЯ: 1" GW
• верхнє з'єднання: 1/2" GW (з пробкою)
• дренаж: з'єднання шланга

пристрої цього типу відокремлюють домішки в закритих системах центрального опалення, в основному частинки піску та іржі. Домішки накопичуються в камері великої ємності, що знижує частоту очищення, їх видалення може здійснюватися при нормальній роботі установки. Версія з магнітом призначена для відділення феромагнітних сполук від установки. Пристрій здатний видаляти навіть найдрібніші частинки, при цьому не викликає високих втрат тиску в установці.

принцип роботи сепаратора домішок заснований на поєднанні багатьох фізичних явищ. Внутрішній елемент (1) складається з ряду сітчастих поверхонь. Забруднюючі речовини при зіткненні з поверхнею внутрішнього елемента відокремлюються від води і опускаються в нижню частину тіла (2), де вони збираються.

великий внутрішній об'єм пристрою призводить до зниження швидкості протікання води, що сприяє розділенню забруднюючих речовин. Видалення скупчилися забруднень може здійснюватися при нормальній роботі установки, для цього необхідно відкрити клапан (3), розташований в нижній частині пристрою.

напрямок потоку не впливає на правильну роботу сепаратора домішок.

низькі втрати тиску і стабільна продуктивність

висока ефективність сепаратора гарантується за рахунок використання внутрішнього елемента, побудованого з сітчастих поверхонь. Ефективність розділення частинок набагато вища, ніж у звичайних фільтрів. Ефективність розділення є постійною в часі, на відміну від звичайних фільтрів, які засмічуються під час роботи, що знижує їх ефективність.

внутрішня конструкція пристрою призводить до зниження швидкості протікає середовища, що сприяє процесу поділу забруднень.

камера збору домішок має такі особливості:

• розташована в нижній частині пристрою на такій відстані від з'єднань, що середовище, що проходить через сітку, не впливає на накопичені домішки.
• має велику ємність, що знижує частоту очищення (на відміну від фільтрів, які необхідно систематично очищати).
• може бути відкручений від корпусу клапана в разі необхідності очищення внутрішнього елемента.

сепаратор домішок, оснащений магнітом, дозволяє з високою ефективністю розділяти і накопичувати феромагнітні домішки. Домішки цього типу вловлюються сильним магнітним полем, створюваним магнітами, поміщеними в спеціальне зовнішнє кільце. Зовнішнє кільце може бути знято для видалення накопичених відкладень навіть під час нормальної роботи установки.

оскільки магніт був розміщений на зовнішній стороні пристрою, він не впливає на його гідравлічні характеристики. Фланцеві версії оснащені магнітним елементом, поміщеним в спеціальний слот. У разі очищення магніт може бути видалений з гнізда.
