Макетна плата перемички блок живлення комплект електронних компонентів
В наявності
Артикул
14759363729
1 175,00 грн.
прототип макета перемички блок живлення комплект електронних компонентів
- ✅прототип макета + набір електронних компонентів, призначений для проектування та тестування електронних схем без необхідності пайки.
- ✅В комплект входить:
- макетна плата, Контактна MB102 830 полів-1 шт.
- модуль живлення для макетної плати MB102 з двома лініями живлення 3,3 В і 5 в - 1 шт.
- 12V dc1a 2,1 / 5,5 мм роз'єм живлення-1 шт.
- роз'єм постійного 5.5 з гвинтовим роз'ємом-1 шт.
- набір проводів для чоловіків і жінок різної довжини - 65 шт.
- чоловічі та жіночі перемички довжиною 20 см-20 шт.
- жіночі перемички довжиною 20 см-20 шт.
- світлодіод 5 мм синій матовий-2 шт.
- світлодіод 5 мм матовий зелений-2 шт.
- світлодіод 5 мм червоний матовий-2
- світлодіод 5 мм жовтий матовий-2 шт.
- світлодіод 5 мм білий холодний прозорий-2 шт.
- резистор 680 ОМ 0,25 Вт-10 шт.
- кнопки Tact Switch 6X6X5MM - 10 шт.
✅в комплект входить:
універсальна макетна плата MB-102-1шт
макетна плата має 820 отворів і дозволяє швидко створювати проекти друкованих плат на так званому павуку без пайки.
макети будуються шляхом вставки елементів у відповідні отвори на пластині.
з нижньої сторони він оснащений двосторонньою стрічкою, так що ви можете легко надійно приклеїти його до основи або частини проекту. Рейки живлення від'єднуються, і вся пластина має замки з кожного боку для прикріплення іншої пластини.
внутрішня схема підключення
- модуль живлення для макетної плати MB102 з двома лініями живлення 3,3 В і 5 в - 1 шт.
- модуль живлення дозволяє легко подавати напругу 3,3 В або 5 В на макетну плату. Він має вимикач і світлодіод, що сигналізує про роботу пристрою. Він живиться від адаптера змінного струму 12 В з роз'ємом 2.1 / 5.5 . Модуль оснащений роз'ємом USB A, який забезпечує живлення інших пристроїв ARDUINO. За допомогою перемичок можна визначити, яким напругою повинна харчуватися плата.
- навантаження: не може перевищувати 800 мА навантаження
- зверніть увагу, що при перевищенні навантаження системи AMS вона може бути пошкоджена і всередині буде коротке замикання між входом і виходом!
тоді на виході 3,3 В і 5 в з'явиться напруга 12 в, яке може привести до пошкодження підключених компонентів до цих виходів

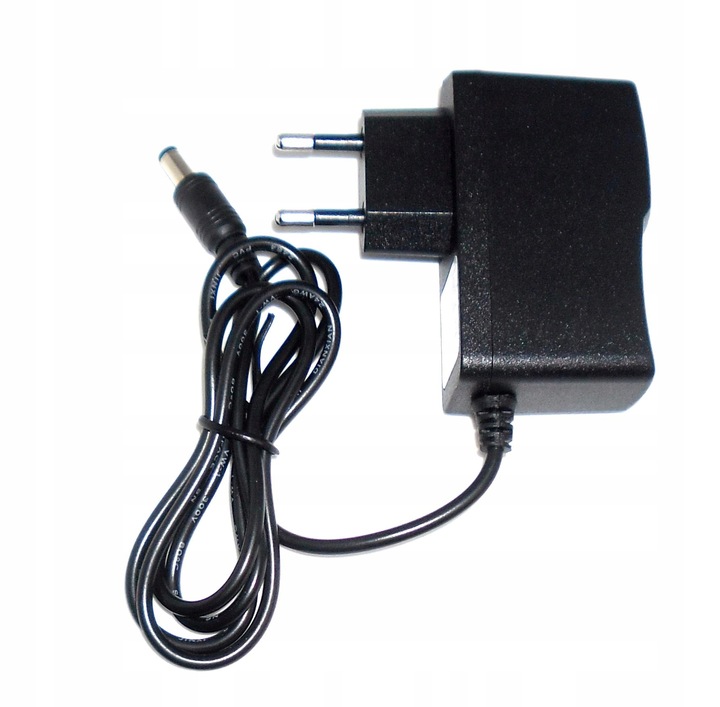

Штепсельна вилка 12V DC 1A штекер 2,1/5,5 мм-1 шт.

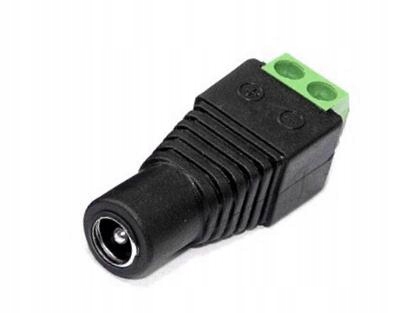

гніздо постійного струму 2.1 / 5.5 з гвинтовим роз'ємом-1 шт.

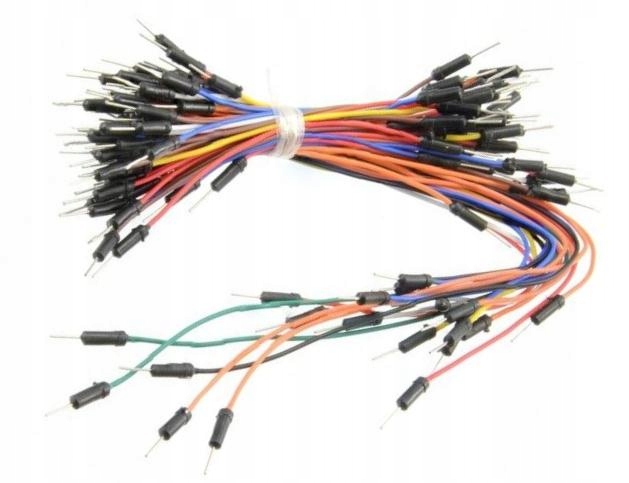

набір проводів для чоловіків і жінок різної довжини і різних кольорів-65 шт. (Колір кабелю залежить від поставки-Фото)

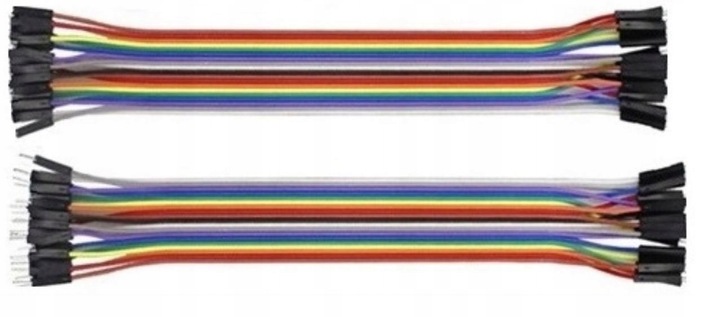

- перемички чоловічі-zenske довжиною 20 см-20 шт.
- жіночі перемички довжиною 20 см-20 шт.
- світлодіод 5 мм синій матовий-2 шт. < /li >
- світлодіод 5 мм матовий зелений-2 шт.
- світлодіод 5 мм червоний матовий-2 шт. < /li >
- світлодіод 5 мм жовтий матовий-2 шт.
- світлодіод 5 мм білий холодний прозорий-2 шт. < /li >
резистор 680 Ом 0,25 Вт-10 шт.
завдяки резисторам з опором 680 Ом ми можемо живити світлодіоди 3 мм і 5 мм і інші з максимальним робочим струмом 20 мА для всіх кольорів світлодіодів , що підключаються по одному під напругою від 12 В до 14,4 В (наприклад, в автомобілі). При менших напругах діоди світяться слабшим світлом і споживають менше струму.

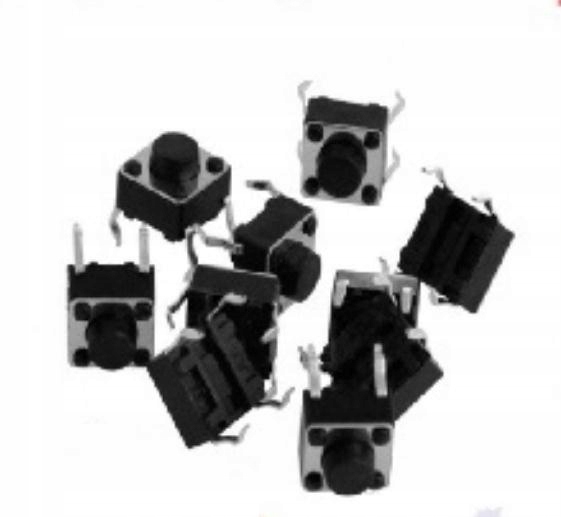

кнопки Tact switch 6x6x5 мм-10 шт.
