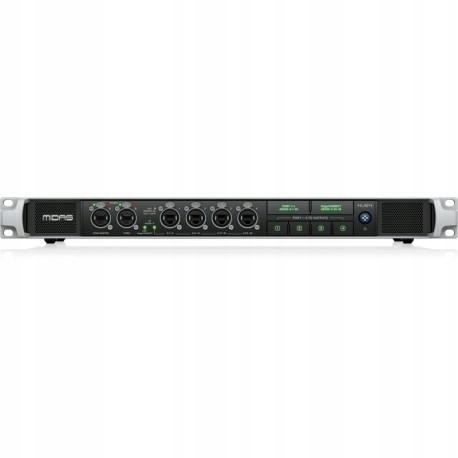

Midas HUB4 - система моніторингу DP48.
HUB4-це концентратор системи моніторингу з 4 портами PoE для персональних мікшерів або сумісних stagebox. Порти AES50: вхідні і наскрізні, 48/44, 1 кГц, протокол StageCONNECT і 16-канальний аналоговий вихід.
основні характеристики:
- концентратор персональної системи моніторингу з живленням PoE для до 4 персональних мікшерів DP48 і сумісних stagebox,
- два порти aes50: IN І THRU для послідовного підключення концентраторів або підключення stagebox для передачі 48 каналів в двох напрямках при вибірці 48/44.1 кГц,
- 16 збалансованих аналогових виходів для відправки 4 подвійних для передавачів IEM,
- назви каналів і групові призначення можуть бути встановлені з консолі Midas M32,
- stageboxy Midas DL8 можуть бути підключені і харчуватися від портів 1-4,
- персональні мікси можуть контролюватися з консолі, підключеної через порт aes50,
- дозволяє дистанційно керувати персональним мікшером dp48 за допомогою іншого dp48,
- кнопки на передній панелі панелі для відправки сигналів виходи, stageconnect і aes50-a,
- вихід stageconnect з фантомним живленням для підключення іншого пристрою STAGECONNECT для передачі звуку в обидві сторони (32 каналу, дозвіл 24 біта, формат PCM, 44,1/48 кГц, затримка менше мілісекунди) за допомогою стандартного мікрофонного кабелю або DMX,
- дистанційне керування за допомогою екранованого кабелю cat5e (рекомендована максимальна довжина: 80m),
- порти aes50 на роз'ємах Neutrik ethercon,
- розмір 1U,
- універсальний імпульсний джерело живлення.
персональне прослуховування DP48
MIDAS HUB4 - це багатофункціональний інструмент, що забезпечує Цифрові та аналогові виходи для різних застосувань. HUB4 може живити до 4 персональних мікшерів DP48 через PoE. Він забезпечує передачу 48 аудіоканалів (24 біт / 48 кГц). Концентратор також отримує 48 аудіоканалів від зворотної передачі. Ці канали можуть надходити або від stageboxs, підключених до порту AES50-b (через), або від мікшерів DP48, підключених до портів 1-4 (кожен з мікшерів може повертати до 8 каналів).
каскадні концентратори при більших конфігураціях
для вирішення проблем, пов'язаних з великими системами моніторингу, концентратори HUB4 можуть бути легко підключені послідовно, що дає вам більше доступних портів для підключення DP48.
з іншого боку, HUB4 також працюватиме в ситуації, коли Вам додатково потрібно підключитися до консолі stagebox. Просто підключіть, наприклад, MIDAS DL16 або DL32 до порту aes50-b (через) концентратора. Консоль може надсилати сигнали на виходи stagebox і одночасно отримувати 48 каналів із зворотного потоку через HUB4.
аналогові виходи для передавачів IEM
HUB4 містить 16 аналогових збалансованих лінійних виходів, через які можна відправити 8 персональних стереоміксів на передавачі IEM. Це робить непотрібними додаткові з'єднання між персональними мікшерами і передавачами. Аналогові виходи також можуть використовуватися в якості резервних виходів сигналів, що відправляються з консолі на сцену, наприклад, talkback або sidefill.
сумісність з консолями серії MIDAS M32
HUB4 може передавати Керуючі повідомлення з консолі FOH M32 на персональні мікшери DP48, а також повідомлення дистанційного керування між пристроями dp48.
персональні мікшери MIDAS DP48 дозволяють дистанційно керувати іншими пристроями DP48, а також можуть отримувати Керуючі повідомлення від консолей M32, такі як групові призначення, назви і кольори каналів. HUB4 також дозволяє управляти DP48 з консолей і персональних мікшерів між собою. Ця система дистанційного керування працює, коли змішувачі DP48 підключені до портів 1-4 HUB4 (також підключених послідовно).MIDAS DL8-Stagebox з живленням від PoE (Power over Ethernet)
HUB4 легко працює з новими stagebox MIDAS DL8, завдяки чому важкі аналогові кабелі йдуть у небуття. STAGEBOX MIDAS DL8 може бути підключений до портів 1-4 HUB4 через звичайний кабель CAT5E STP. Це з'єднання з HUB4 може безпосередньо живити до 4 stagebox через PoE, що дозволяє використовувати більш короткі аналогові з'єднання.
передача дистанційного керування через HUB4
HUB4 також полегшує одну з унікальних функцій систем персонального моніторингу DP48, в якій один блок dp48 може бути призначений ведучим і управляти одним або декількома блоками dp48 у веденому режимі. HUB4 відповідно нумерує персональні мікшери і головний блок, наприклад DP48 підключений в 1 порт першого HUB4 з декількох послідовно з'єднаних, він може управляти іншими веденими блоками. Таким чином, навіть технік сцени може допомогти виконавцю на естраді створити свій особистий мікс.
StageCONNECT – майбутнє роз'єму XLR
HUB4 також має призначений порт StageCONNECT на задній панелі, який відображає нове використання роз'ємів XLR. Чи можна використовувати стандартний кабель XLR (мікрофон або DMX) для передачі більше одного аудіоканалу? Чи може цей провід передавати сигнали не тільки в одну сторону, але і в обидві сторони? Що робити, якщо цей провід дозволяє одночасно передавати контрольні повідомлення та навіть MIDI-повідомлення? Чи може пристрій з портом StageCONNECT отримувати потужність до 18 Вт на тому ж дроті?
ну, всі ці можливості – це те, що може зробити StageCONNECT-новий стандарт, представлений Music Tribe після двох років досліджень. Він має відмінні технічні характеристики: 32 канали нестисненого аудіо в форматі PCM в різних конфігураціях пристроїв, 24 біта 48 кГц і затримка менше 0.5 мс. Проект, розроблений Music Tribe, буде загальнодоступним безкоштовно для всіх, хто зацікавлений у розробці власного аудіообладнання, сумісного з майбутнім XLR - StageCONNECT.
дистанційне керування через роз'єми Aes50 і EtherCON до 100 м
HUB4 використовує міцні стандартні промислові роз'єми Neutrik EtherCON для забезпечення стабільної роботи в живих виробництвах. Для досягнення найкращої продуктивності кабель CAT5E st5 хорошої якості, такий як Klark teknik NCAT5E-50, забезпечує дистанційне керування на відстані до 100 м.
управління і підключення
великі кнопки з підсвічуванням на передній панелі HUB4 показують, коли пристрій підключено до відповідного порту aes50, і вказують, чи відправляються сигнали на бажані виходи.
