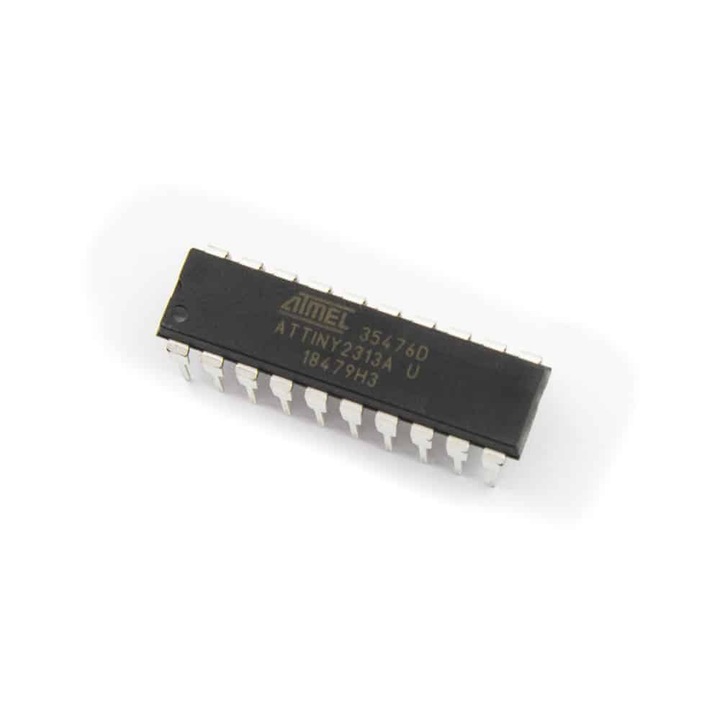

Мікроконтролер AVR ATtiny2313A-PU THT

Мікроконтролер AVR від Atmel (тепер Microchip) в корпусі THT. Ця схема використовувалася в платах Arduino.

макети взяті з офіційного розповсюдження. Це не невідоме походження макетів з Китаю.

для програмування використовується програматор ISP - USBasp.

специфікація системи

• ядро: AVR
• напруга живлення: 1,8 ÷ 5,5 в
• максимальна тактова частота: 20 МГц
• флеш - пам'ять: 2 кб
• SRAM: 128 B
• EEPROM: 128 B
• кількість GPIO: 18
• інтерфейси
• 1 x USI
• 1 x USART
• Аналоговий компаратор
• таймери
• 1 x таймер 8 біт
• 1 x таймер 16 біт
• 4 канали ШІМ
• корпус: tht-pdip20
