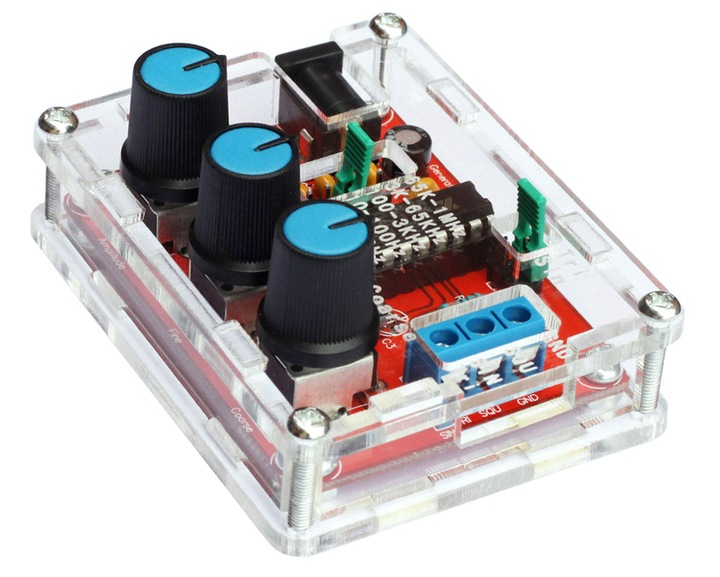

Moduł generator funkcyjny XR2206 1Hz-1MHz DIY KIT

предметом продажу є повний комплект для самостійної збірки функціонального генератора 1HZ-1MHz. У комплект входить плата, всі компоненти, роз'єми, Потенціометри і корпус. Збірка вимагає певних знань щодо поводження з паяльник, однак комплект не включає компоненти smd, і збірка чіпа не повинна викликати особливих проблем. В комплекті схема збірки зі списком елементів (в.мовою).

Параметри:

• Напруга живлення: 9-12 В DC
• типи вихідного сигналу: меандр, синус і трикутник
• імпеданс: 600 Ом + 10%
• вихідна Частота: 1 гц-1 МГц

синусоїдальний сигнал:

• амплітуда: 0-3 в при живленні від 9 В DC
• спотворення: менше 1% (при 1 кГц)
• площинності: + 0.05 dB 1 Гц-100 кГц

прямокутний сигнал:

• амплітуда: 8v (без навантаження) при 9 В DC харчування
• час наростання: менше 50 нс (при 1 кГц)
• час падіння: менше 30ns (при 1 кГц)
• симетрія: менше 5% (при 1 кГц)

сигнал трикутної:

• амплітуда: 0-3В для живлення 9 В DC
• лінійність: менше 1% (до 100 кГц) 10 ма
