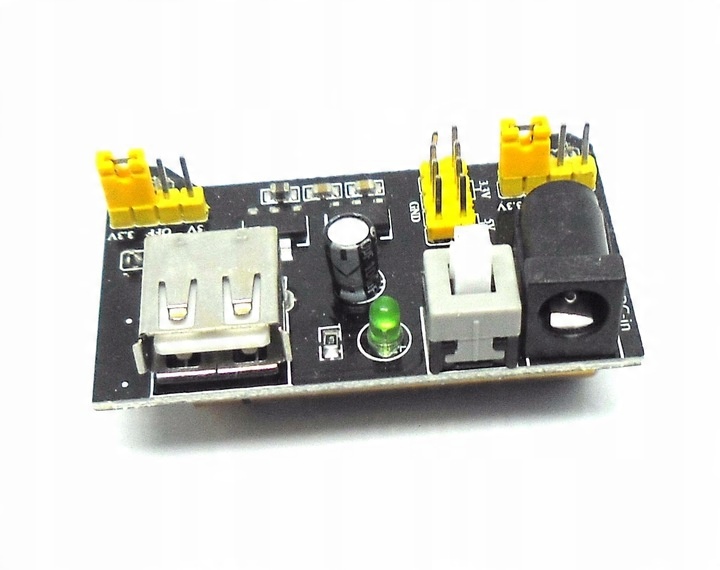

Модуль живлення макета від 12 В до 3,3 в 5 в

- Вхідна напруга 12 в

- вихідна напруга 3,3 В або 5 в

- USB-роз'єм для живлення наступних пристроїв

- світлодіод для індикації роботи пристрою

• навантаження:не може перевищувати 800 мА навантаження

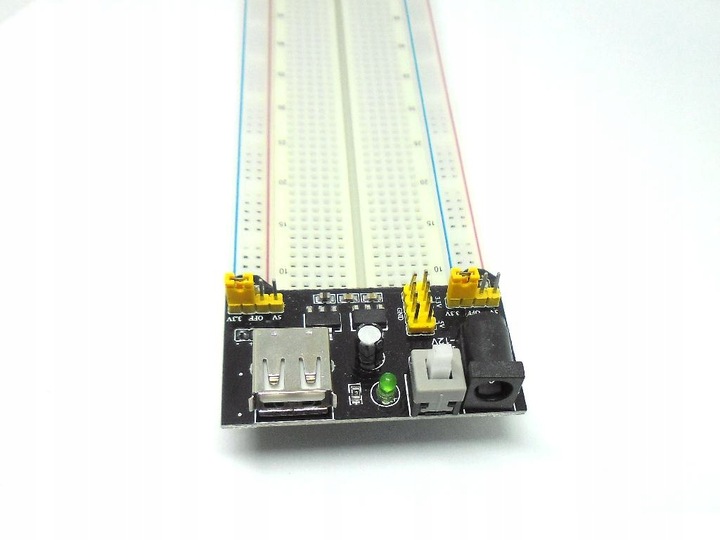

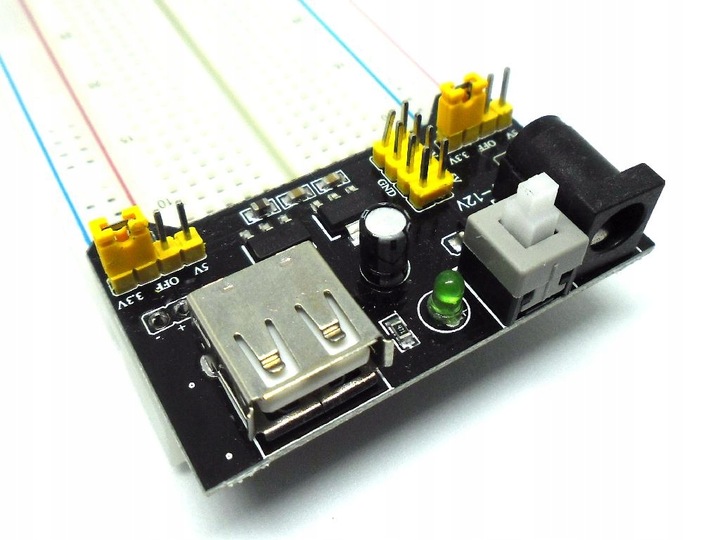

модуль живлення дозволяє легко подавати напругу 3,3 В або 5 В на макетну плату. Він має вимикач і світлодіод, що сигналізує про роботу пристрою. Він живиться від адаптера змінного струму 12 В з роз'ємом 2.1 / 5.5 (адаптер живлення не входить в комплект). Модуль оснащений роз'ємом USB A, який забезпечує живлення інших пристроїв ARDUINO. За допомогою перемичок можна визначити, яким напругою повинна харчуватися плата. Модуль стандартно розрахований на плату 830поля, як на фото нижче,

щоб мати можливість використовувати його з іншими платами, необхідно підключити його за допомогою перемичок або кабелів

зверніть увагу, що при великому навантаженні системи AMS вона може бути пошкоджена і всередині зробити коротке замикання між входом і виходом!

тоді на виході 3,3 В і 5 в з'явиться напруга 12 в, яке може привести до пошкодження підключених компонентів до цих виходів
