модуль селектора 4 аналогових входів.
до модуля підходять безпосередньо позолочені розетки Aucharm або родієві з нашої пропозиції або інші з однаковою фізичною структурою (наприклад, CMC) але вони не підходять A13 (занадто широкі).
використання інших роз'ємів RCA необхідно оплатити увага, щоб сигнальний контакт не замикався на землю.
у цьому випадку можна використовувати у цьому випадку, наприклад, Пластикова шайба під сигнальний контакт,
частина припаяйте заземлення гнізда на дроті.
застосовується Висока якість реле Такамісава.
вихід сигналу через два слоти ARK .
вибір входу 4-позиційним перемикачем на платі з'єднаної з селектором стрічкою довжиною ок. 55 см.
Діаметр осі 6 мм, Довжина осі разом з різьбленням становить 15 мм.
плата з перемикачем у ньому є місце для додаткових світлодіодів, які сигналізують про вибраний вхід.

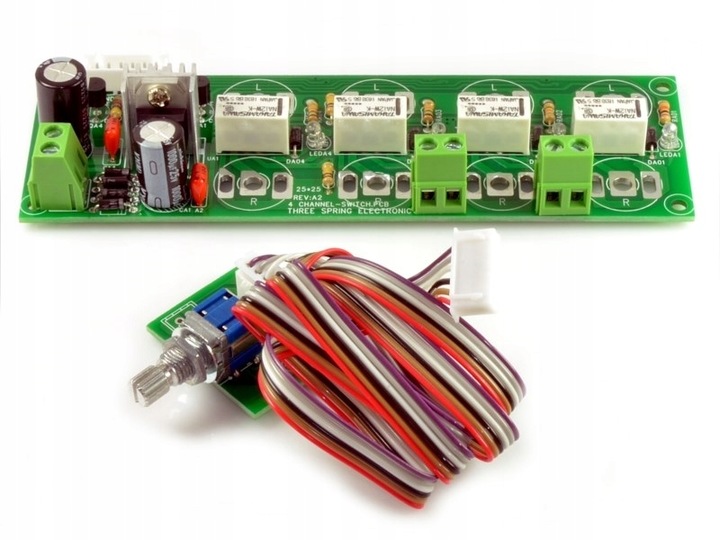

покупець отримує припаяний і запущений комплект відповідно до перша фотографія в реченні, тобто:
- модуль селектора,
- модуль з 4-позиційний перемикач,
- стрічка довжиною близько 55 см.
джерело живлення: від 11vac до 14VAC
схема модуля недоступна.
встановити на час транспорт забезпечений m.in. в антистатичну плівку бульбашковий.
