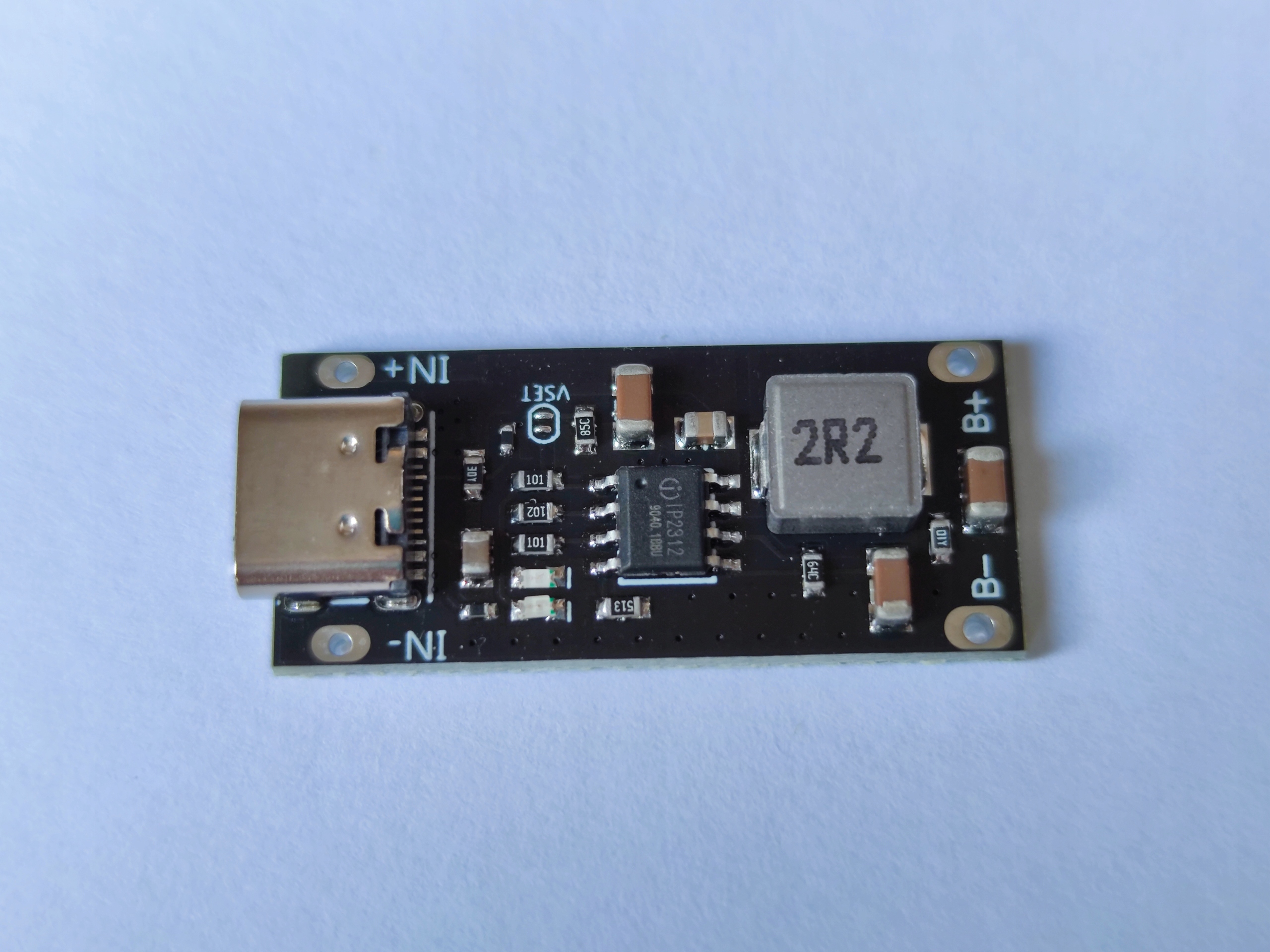

Модуль зарядки літій-іонних елементів 18650 USB-C 4.35 V 3A

модуль зарядного пристрою літій-іонних елементів, побудований на чіпі IP 2312 з максимальним зарядним струмом 3A і зарядним напругою в залежності від налаштувань VSET-4,2 В (за замовчуванням) або 4,35 в.

модуль відповідає останнім правилам Європейського Союзу щодо електровідпадів, оскільки він оснащений новітнім універсальним портом для зарядки USB Type-C.

багато осередків 18650, доступні на ринку виробників, таких як Samsung, Sony, LG, Panasonic або Sanyo, вимагають для повної зарядки напруги 4,35 В, а зарядка звичайним зарядним пристроєм до 4,2 В означає Досягнення 80% заводської ємності цих осередків, тому був створений модуль, заснований на чіпі IP2312. Вибираючи цей чіп, ви можете бути впевнені, що елемент буде заряджений швидко і повністю.

модуль живиться від напруги 5 В і сили струму до 3а. підключення живлення через роз'єм USB-C або місця, відмічені IN + І IN -.

ми підключаємо клітинку до контактів, позначених B-і b+.

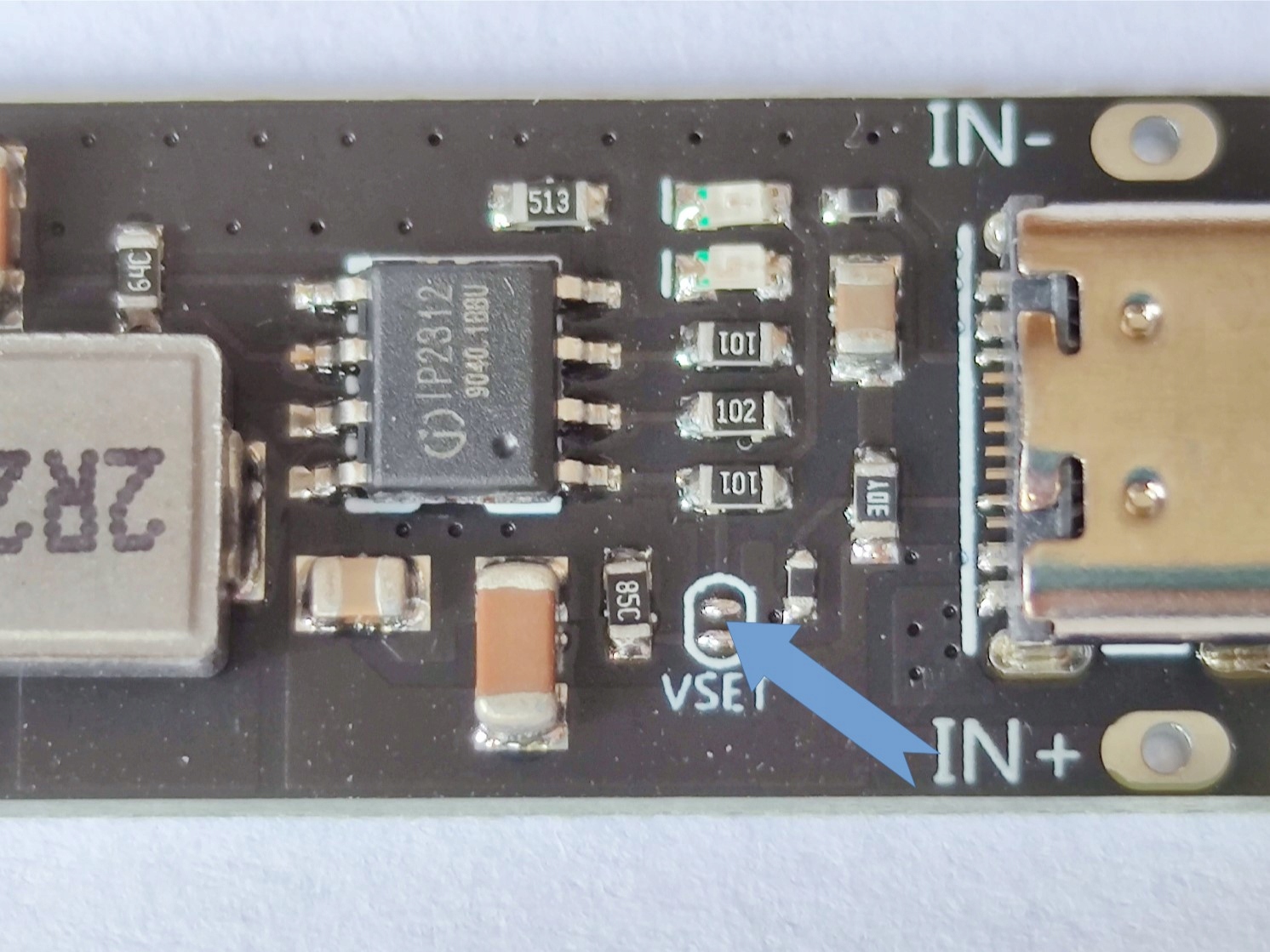

Налаштування кінцевого напруги зарядки VSET (позначена стрілкою на картинці):

- 4,2 В (за замовчуванням) від'єднані контакти

- 4,35 в контакти повинні бути з'єднані, припаяні один до одного

ТЕХНІЧНІ характеристики:

виробник: tzt

схема управління: IP2312

розміри: 14,8 мм x 30,9 мм

вага: 2,8 г

Вхідна напруга: 5 в

кінцева напруга заряду: vset 4,2 в/4,35 в

зарядний струм: 3a

роз'єм: USB-C

діод: червоний - зарядка/ синій - завершення зарядки

захист: <>від короткого замикання, високої напруги і струму, перегріву.

рекомендований зарядний пристрій:5V/3A
