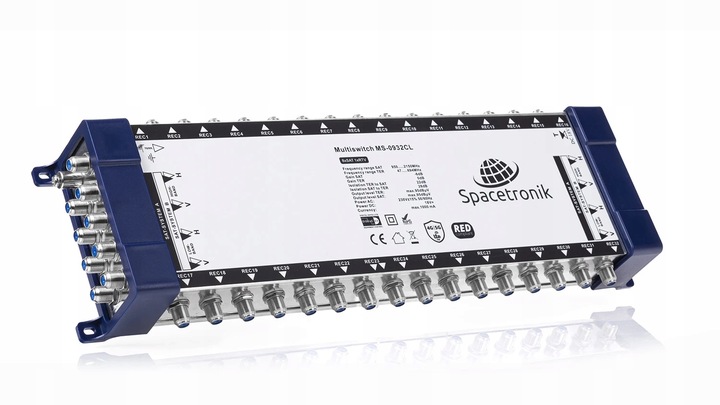

Multiswitch 9/32 каскадний Spacetronik Pro серії MS-0932cl LTE фільтр

артикул: MS0932SCL

основні характеристики:

вдосконалений пристрій, призначений для розподілу супутникових і наземних сигналів в масових установках.

• 9 входів: 8 супутникових і 1 наземних
• 32 виходи: до 32 приймачів
• Функція каскадування:дозволяє комбінувати кілька мультисвітчів в одній установці
• вбудований фільтр LTE
• вбудований блок живлення

де встановити multiswitch Spacetronik?

при монтажі пристрою необхідно враховувати існуючі умови установки електроживлення:

• місця далеко від погодних умов
• захист від доступу сторонніх
• належної вентиляції

що відрізняє multisiwtche Spacetronik від конкурентів?

• ізоляція в треках SAT і TV
• поділ входів / виходів
• рівень вихідного сигналу dBuV
• загасання в зворотному каналі
• параметри: потужність блоку живлення
• живлення: стабільність блоку живлення і додаткове живлення TER

що можна підключити до multiswitch?

• 2 входи сигналу від перетворювача Sat Quattro
• 1 вхід наземного сигналу DVB-T / T2
• 32 виходи підсумованого сигналу SAT + DVB-T / T2

ТЕХНІЧНІ характеристики multiswitch 9/32

• кількість входів: 8 SAT, 1 TER
• Кількість виходів: 32
• роз'єми: F Female
• діапазон частот SAT: 950-2150 МГц
• діапазон частот TER: 47-694 МГц
• посилення SAT: -3 до 6 дБ
• посилення ter: -8 до 1 дБ
• ізоляція TER до SAT: 28 дБ
• ізоляція SAT до TER: 28 дБ
• ізоляція поділу полярності h/v: 25dB
• ізоляція out-out ter: 22dB
• ізоляція out - out sat: 30dB
• придушення відображень SAT вхід: 10DB
• придушення відображень sat вихід: 7DB
• придушення відображень ter вхід: 11db
• придушення відображень ter вихід: 8DB
• вихідний рівень sat(imd3 - 35dB): 100dbμv
• вихідний рівень ter(imd3 - 60dB): 83dbμv
• вхідний / вихідний опір: 75ohm
• розміри: 400x130x60 мм
• вбудований блок живлення
