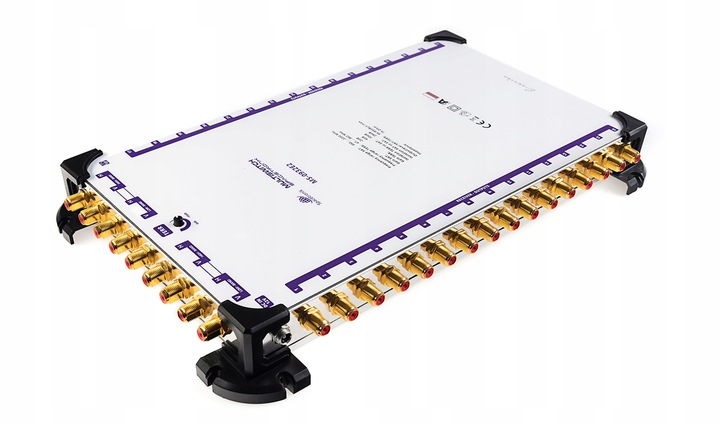

Multiswitch призначений для розширення внутрішньої антеною системи супутникового телебачення DVB-S2 і наземного DVB-T/T2.
пристрій дозволяє розподіляти супутниковий сигнал з двох різних супутників, наприклад Hotbird + Astra і наземного сигналу і підключати до 32 абонентських слотів RTV-SAT, супутникових тюнерів, тюнерів DVB-T і т. д...
нова версія multiswitchy Spacetronik E-Series V2, що характеризується додаванням опції регулювання демпфірування в треку Terr DVB-T / T2: 0 / -15 дБ
позолочені розетки істотно знижують втрати сигналу на з'єднанні антенних кабелів, а також відсутність явища окислення.
Multiswitch автоматично розпізнає тип сигналу, який буде передаватися на тюнери.
в установці необхідно враховувати підключення мультисвітча до супутникової антени діаметром не менше 0,8 м і конвертеру Quattro або Quad, а також антени наземного телебачення.
поділ супутникового і наземного сигналу, що виходить від мультисвітча, здійснюється за допомогою абонентських термінальних роз'ємів.
живлення мультисвітча здійснюється через зовнішнє джерело живлення, завдяки чому усувається явище підвищеної робочої температури, що є частою причиною пошкодження пристрою
при установці пристрою необхідно враховувати існуючі умови установки, що стосуються харчування:
- розташування далеко від погодних умов
- захист від доступу сторонніх
- належна вентиляція
підключення:
- два входи сигналу від конвертера Sat Quattro або QUAD
- один вхід наземного сигналу DVB-T/T2
- 32 виходи сигналу SAT+DVB-T/T2
технічні характеристики:
- діапазон частот sat : 950-2200 МГц
- діапазон частот ter : 47-862 МГц
- посилення sat (950-2150 МГц) : 2 дБ
- посилення ter (47-862 МГц) : 4 дБ
- поділ SAT на ter : 30 дБ
- поділ ter на Sat : 28 дБ
- поділ між поляризаціями h/v : 25 дБ
- максимальний вихідний рівень SAT : 95 dBuV
- максимальний вихідний рівень ter : 85 dBuV
- імпеданс введення/виведення : 75 Ом
- перемикання полярності/смуга пропускання : 13V/18V 13V/22khz-18V/22khz
- мережевий джерело живлення: 230V AC 50Hz
- робоча температура : 0...+ 55 oC
- розміри: 360 x 216 x 52 мм
