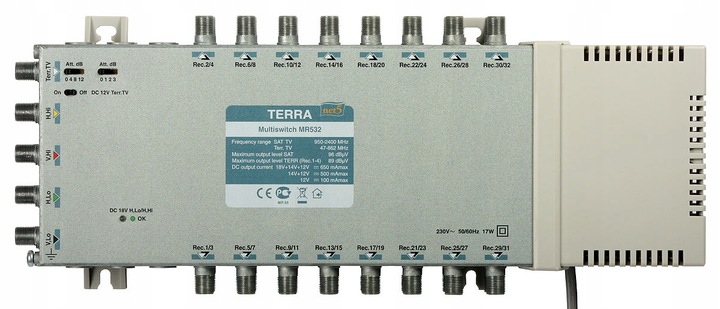

Multiswitch Mr-532 5-Вхід / 32-вихід Terra

код товару: MR-532

радіальні Мультисвітчі серії MR призначені для малих і середніх (4-70 розеток) установок з розподілом сигналу проміжної частоти SAT, а також сигналу наземного телебачення. Multiswitches призначені для роботи всередині будівлі. У разі необхідності підключення більшої кількості мультисвітчей використовуйте спліттери і відгалужувачі серії для поділу шини.

радіальні Мультисвітчі серії MR призначені для установки повністю або частково на основі топології зірки, в якій дроти від торцевих роз'ємів сходяться в місці установки мультисвітча або групи мультисвітча. Таким чином, вони ідеально підходять для використання в одно - або багатоквартирних будинках. Однак можна використовувати multiswitchy MR у більш складних системах. У цьому випадку вбудований в них блок живлення може використовуватися для живлення інших компонентів, що використовуються в установці.

MR-532 має 5 входів і 32 виходи, що дозволяє поширювати сигнал з одного супутника, наземного телебачення DVB-T і аналогового радіо / DAB до 32 роз'ємів. У разі, якщо в установці використовуються двухголовочние приймачі, слід виділити на них 2 виходи мультисвітча.

литий корпус забезпечує високу ефективність екранування, запобігаючи проникненню перешкод всередину пристрою.

в установках на базі мультисвічів слід використовувати конвертери типу QUATRO.

відмінні риси:

• радіальний мультисвітч
• вбудована попередня настройка характеристик кабелю
• угруповання виходів за рівнем виходу
• поділ між входами більше 30 дБ
• Можливість живлення передпідсилювача для наземної антени
• вбудований блок живлення
• литий корпус для забезпечення високого рівня екранування

технічні характеристики:

• назва: Mr-532
• Кількість виходів: 32
• робоча смуга пропускання [МГц]: SAT 950 - 2400
• dvb-t/Radio 47 - 790
• посилення (вбудована попередня корекція CH-ki загасання проводу) [дБ]: сб виходи 1-8 -3...5
• виходи 9-16 -4...3
• виходи 17-24 -5...1
• виходи 25-32 -6...-1
• DVB-T / Радіо виходи. 1-8 -2...3
• виходи. 9-16 -4...1
• виходи 17-24 -5...0
• виходи 25-32 -6...-2
• регулювання посилення в треку TV naz.[дБ]: 15, крок 1дБ
• Макс. рівень сигналу SAT (IMD3 = 35 дБ) *[dbμv]: 96
• Макс. рівень сигналу DVB-T (IMD3=60 дБ)* [dbμv]: виходи 1-4 86
• виходи 5-8 84
• виходи 9-12 82
• виходи 13-16 80
• поділ входів сб [дБ]: >30
• поділ виходів [дБ]: sat > 30
• DVB-T > 35
• живлення на радіочастотних входах: h/lo, h/Hi - 18V;
• v/lo, v/Hi - 14V
• наземне ТВ - 12V
• сила струму на входах RF [a]: +18V&+14V&+12V < 0,65
• +14V&+12V < 0,5
• +12V < 0,1
• споживання струму від приймача [ма]: < 65
• керуючі сигнали: 14/18V, 0/22khz
• споживана потужність**: 230VAC 50/60Hz 3W
• діапазон робочих температур [ºC]: -20...+ 50
• розміри [мм]: 333x135x52
• Вага [кг]:2,1

* для 2 несучих

**без зовнішнього навантаження постійного струму; без зовнішнього навантаження постійного струму; з Макс. навантаження 17W
