Набір адаптерів NAND08 BGA63 ZIF для TL866II

набір адаптерів NAND08 TSOP48 призначений для програматора MiniPRO (XGecu) tl866ii Plus - дозволяє програмувати 8-бітну пам'ять NAND в корпусах TSOP48.

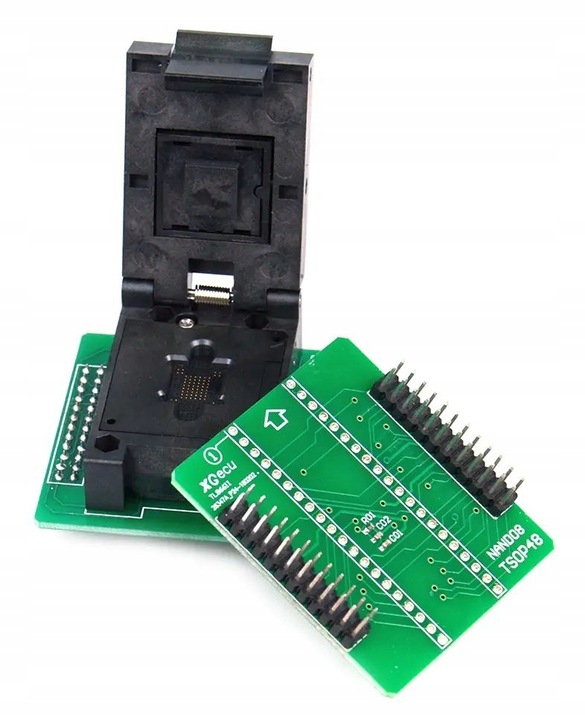

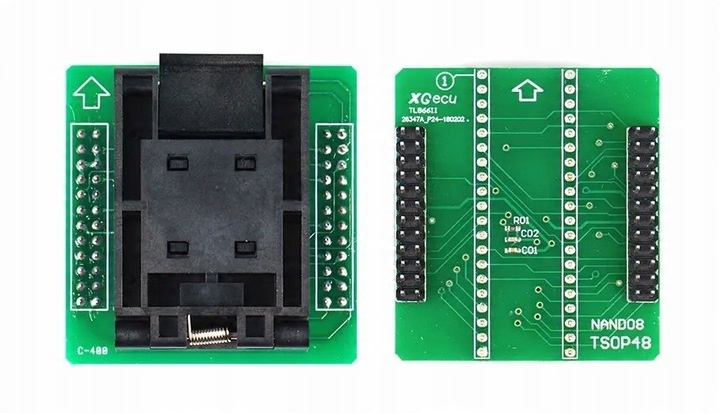

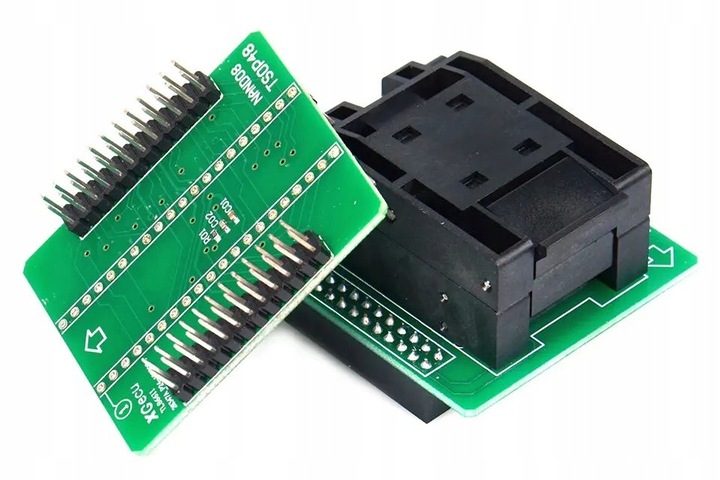

набір складається з:

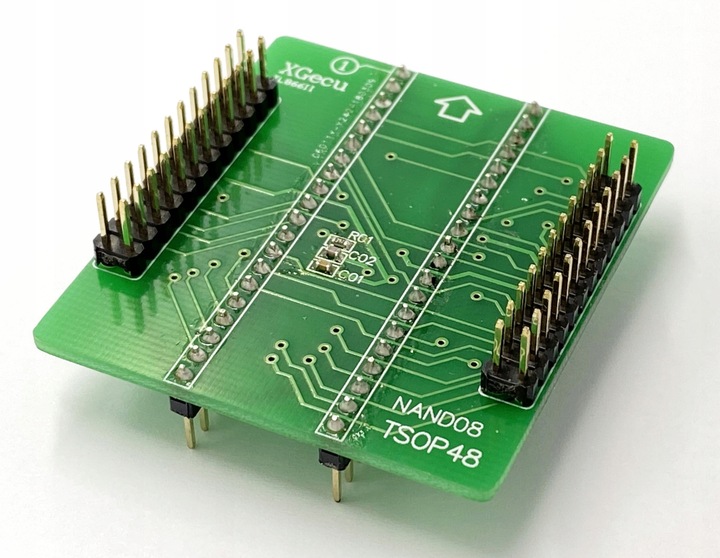

- проміжний адаптер nand08 (базова плата/базова плата) для накладення (Add On) TSOP48 або bga63

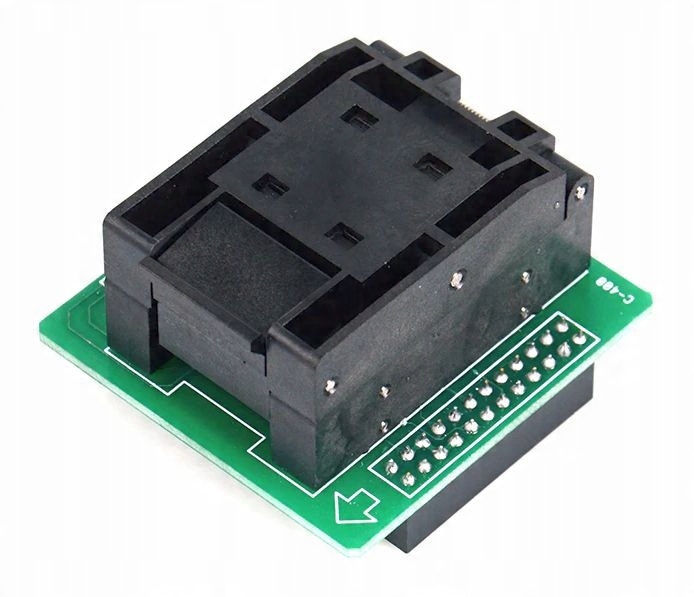

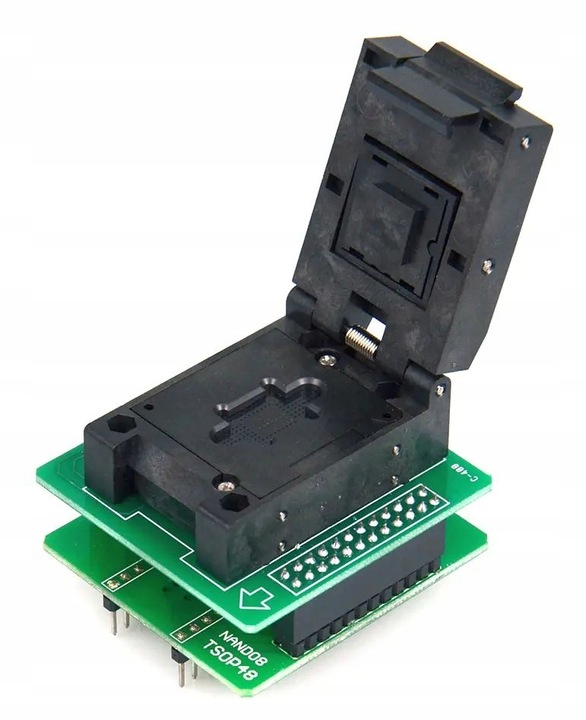

- накладки(Add on) BGA63 ZIF -  адаптер призначений для програмування мікросхем типу nand Flash в корпусі BGA63 з розмірами: 11X9MM (і іншими, наприклад, 10.5x13mm після застосування додаткової рамки) з растром (крок) тобто відстань між сусідніми кульками мікросхеми =0,8 мм) оснащений підставкою ZIF < /B> (zero Insertion Force), що виключає необхідність пайки чіпа для його програмування.

з базовою платою NAND 08 також можуть використовуватися інші адаптери типу AddOn:

- накладка (Add on) SN003 TSOP32/40/48 ZIF-    адаптер, призначений для мікросхем в корпусі TSOP32, TSOP40і TSOP48( растртобто відстань між сусідніми висновками системи = 0,5 мм, відстань між рядами висновків системи 20 мм). однак він оснащений підставкою ZIF (Zero Insertion Force), що виключає необхідність пайки чіпа для його програмування.

- адаптер SN001-5 TSOP32/40/48 - аналог вищевказаної (SN003 TSOP32/40/48) плати для прямого пайки мікросхем в корпусахtsop32/VSOP32, TSOP40/VSOP40 і TSOP48 (растр, тобто відстань між сусідніми висновками мікросхеми =0,5 мм, відстань між рядами висновків мікросхеми 20 або 14 мм).

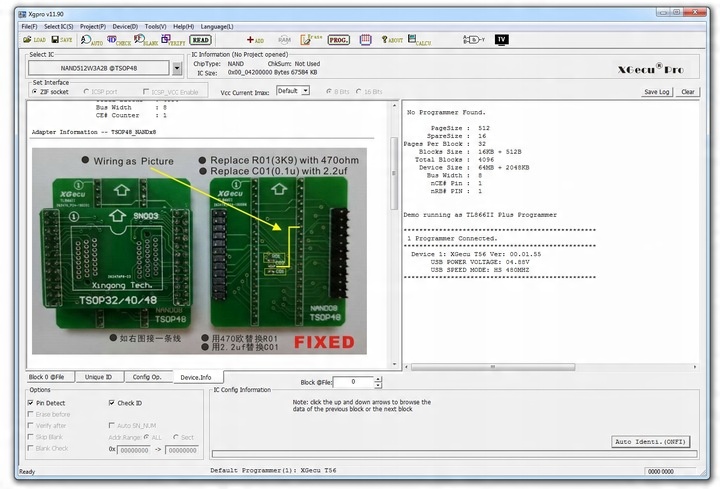

у програмі вибираємо даний чіп в корпусі TSOP48 (див. фото)

адаптер NAND 08 Ми вже продаємо ввиправленої за рекомендаціями виробника < /B>версії Fixed / V2 . Таким чином, малюнок і колір адаптера трохи відрізняються від зображень.

предметом продажу є сам комплект адаптерів . Макет і програматор, показані на фотографіях, призначені тільки для ознайомлювальних цілей.
