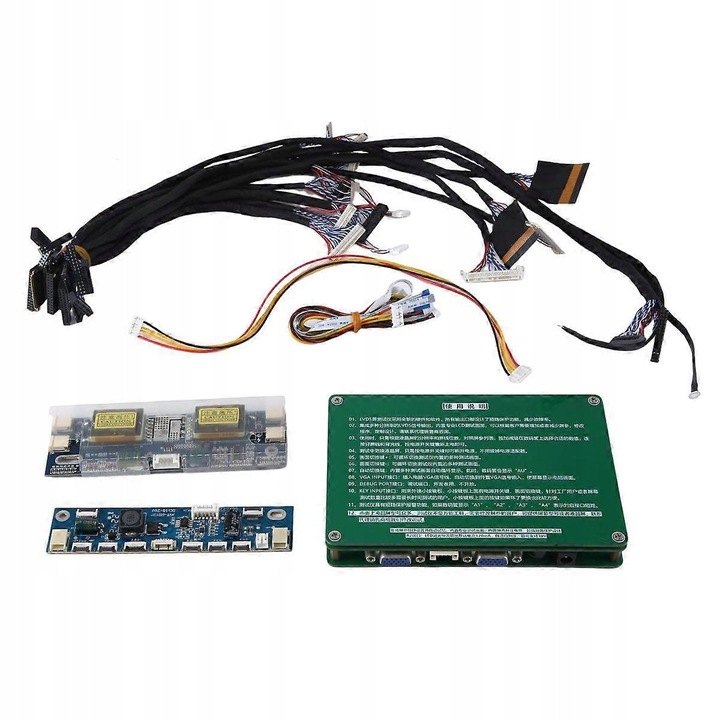

Набір інструментів для тестування світлодіодних РК-панелей моніторів і екранів

як використовувати інструмент панелі, як показано нижче: 1. Переконайтеся, що роздільна здатність панелі, живлення панелі та підсвічування, які ви хочете протестувати, такі як LTN170X2-L02, нам потрібно знати роздільну здатність 1440x900 6 біт, 30-контактний подвійний кабель LVDS та джерело живлення 3,3 в 2. Підключіть джерело живлення до тестера панелі, Вхід живлення 12 В-3 А або 12 в-5 а порт постійного струму 2,5 мм і 5,5 мм Внутрішній + зовнішній -3. Натисніть S1 або S2, щоб встановити роздільну здатність, наприклад 1440*900, вам потрібно встановити дисплей на 364. Виберіть напругу живлення панелі, натисніть авто протягом 5 секунд. Якщо панель 3,3 В, вам не потрібно вибирати 5. Підключіть кабель LVDS і лінію підсвічування. Натисніть живлення, потім світлодіодне світло. Натисніть кнопку вгору або вниз, щоб перевірити панель. Після завершення тесту вимкніть живлення. Детальна інформація про кабелі LVDS:DF14-20pin-Single8DF14-20pin-Single6FIX-30pin-Single8 (живлення зліва) bitFIX-30pin-Single8 (живлення справа) bitFIX-30pin-Double6 (живлення зліва) bitFIX-30pin-Double8 (живлення зліва) bitFIX-51pin-Double8 (живлення зліва) біт (більшість універсальний кабель LVDS для екранів 32-65 дюймів)fix-51pin-Double8 (Джерело живлення з правого боку) біт (найбільш універсальний кабель LVDS для екранів 32-65 дюймів)Fix-30pin-double8 (джерело живлення з лівого боку) біт (для екранів 17-42 дюймів)fix-30pin-double8 (джерело живлення з лівого боку) Біт (для екранів 17-42 дюймів)fix-30pin-Double8 (джерело живлення з лівого боку) Біт (для екранів 17-42 дюймів) fix-30pin-Double8 (джерело живлення з сторони) для екрану 17-42 дюйма) FPC-LVDS-30pin-Single8 (джерело живлення зліва) біт FPC-LVDS-30pin-Single8 (джерело живлення праворуч) біт LP-40pin-Double6 (світлодіодний ноутбук HD) LP-40pin-Single6 (світлодіодний ноутбук SD) всього 14 шт.кабелі LVDS/FPC для екрану ноутбука/телевізора 12-65 дюймів колір: як показано матеріал: ПК + метал посилка в комплект входить: 1 * набір для тестування екрану тільки вищевказана посилка, інші продукти не включені. Примітка: відбиття світла і різні дисплеї можуть привести до того, що колір товару на зображенні буде трохи відрізнятися від реального. Допустима похибка вимірювання становить + / - 1-3 см.
