POYNTING

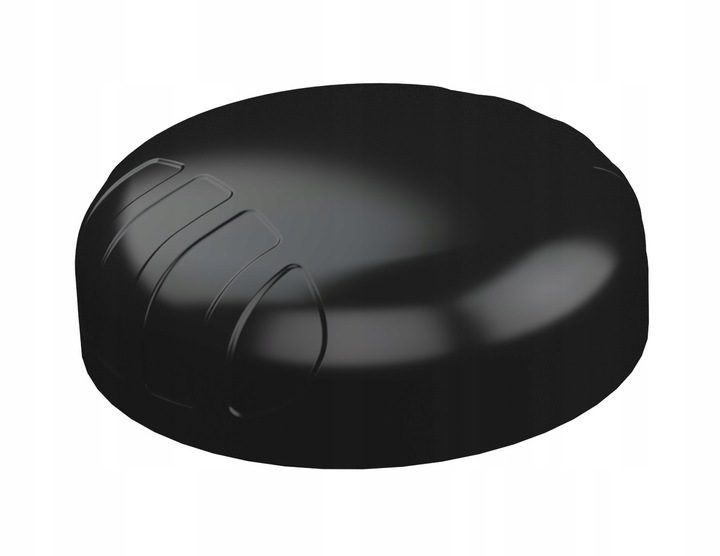

широкосмугова панельна всенаправлена антена Poynting PUCK-7 2x2 LTE (незважаючи на) 6 dBi, 2x2 Wi-Fi (незважаючи на) 7.5 dBiнова антена PUCK від Poynting пропонує невелику профільну антену для використання в IoT / M2M, інтелектуальні лічильники, інтелектуальні комунальні послуги, транспорт, судноплавство та сільське господарство. PUCK-7 складається з системи антена 4 в 1 в одному корпусі, оснащена 2×2 незважаючи на LTE і 2×2 незважаючи на Wi-Fi (дводіапазонний 2,4 ГГц і 5 ГГц). Антена 2x Cellular незважаючи (для 2 г / 3 г / 4 г) включають діапазон від Від 698 МГц до 3800 МГц, включаючи найпопулярніші міжнародні діапазони LTE. Антена він забезпечує дві окремі дводіапазонні антени Wi-Fi, що пропонують одночасні смуги пропускання 2,4 ГГц і 5 ГГц, підтримка 802.11 ni 802.11 ac / ax з 2×2 незважаючи на. Шайба перевершує продуктивність багатьох конкурентів завдяки увазі до дизайну цієї високопродуктивної антена. Моделі випромінювання всіх випромінюючих елементів забезпечують відмінний баланс між всенаправленностью, різноманітністю візерунків і хорошими радіаційні здібності на бажаній висоті, що часто не помічається в антени таких маленьких розмірів. Незважаючи на невеликі розміри, ця антена забезпечує відмінну продуктивність, особливо в більш високих частотних діапазонах, де продуктивність має вирішальне значення для пропускної здатності LTE та стабільності зв'язки. Ця антена призначена для обох портів LTE підключений до маршрутизатора / пристрою для забезпечення найкращої продуктивності. Читавши з іншими похідними серії шайб, які більш підходять для застосування СИЗО.
Особливості продукту
- висока продуктивність мульти-частота 4 Вт 1
- антена 2G / 3G / 4G / LTE (готова до 5G)
- LTE (2x2 незважаючи на), дводіапазонний Wi-Fi (2x2 Хоча)
- широкосмуговий діапазон частот, в у тому числі діапазон CBRS 3,5 ГГц
<е>- Незалежна від площини землі <е>- Міцний, антивандальний і водонепроникний корпус антени (IP-клас 68)- ідеально підходить для транспортування, морських застосувань IoT / M2M
- ультра-veZAtile варіанти монтажу для легкого встановлення
Застосування антени
- інтелектуальні інструменти: інтелектуальні вимірювання енергії, газ і вода
<е>- Розумні будівлі: контроль кондиціонування повітря, контроль доступу, Безпека, зрошення- Промислова автоматизація, робототехніка та інші системи М2М
- Digital Signage
- склади та системи Логістика
- транспорт( Автобуси, комунальні послуги та громадська безпека)
- зв'язок, телеметрія і Автоматизація гірничодобувних транспортних засобів і машин (M2M і IoT)
-Сільськогосподарська техніка
- морський: маленький човни, яхти біля берегів або внутрішніх вод
графіки продуктивності антени
хвильовий коефіцієнт напруги (VSWR) *
КСВ є мірою ефективності передача радіочастотної потужності від джерела живлення через лінію передачі навантаження.
в ідеальній системі 100% енергії передається, що відповідає КСВ 1: 1, PUCK-7 забезпечує відмінну продуктивність у всіх діапазонах з КСВ ≤2,5: 1 більше 95% смуги
посилення в dBi
6dBi-пікове посилення EC всі діапазони 698-960, 1710-2700, 3400-3800 МГц
7,5 дбі-пікове посилення у всіх діапазонах 2400-2500, 5000-5800 МГц
посилення при 698-960 МГц: -1 дбі
посилення при 1710-2700 МГц: 6 дбі
посилення при 3400-3800 МГц: 6 dBi
посилення при 2400-2500 МГц: 5 дбі
посилення при 5000-5800 МГц: 7,5 дбі
моделі випромінювання <е> Презентація широкосмугової антени PUCK - 7 (відео)
посилання : https://youtu.be/wQ7WTtjMNPM
посилання для інших фільмів про PUCK-7:
розпакування - https://youtu.be/AfL5b7pRWbk
тест висока напруга шайба - https://youtu.be/A-3FVcQjK-I
тест Шайба в аеродинамічній трубі - https://youtu.be/Yga3oqAGly0
тест витривалість - https://youtu.be/MS_gkMZ26tE
побудова рішення 4x4 незважаючи на - https://youtu.be/YsRRjBAfX4k

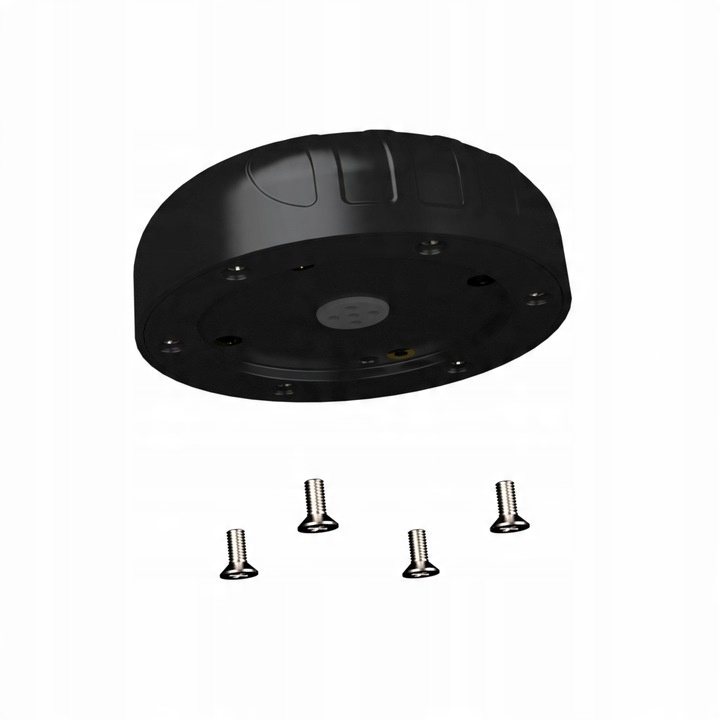

<е> Багато можливостей монтажнова серія антен PUCK від Poynting забезпечує легку установку з декількома варіанти монтажу. Це включає в себе стандарт:
- кріплення до шипа - в комплекті дві різні довжини (40 мм і 80 мм)
- монтаж на вертикальній стійці (монтаж внутрішній і зовнішній для менших і більших полюсів)
- горизонтальне кріплення на полюсі (наприклад, морські рейки)
- магнітне кріплення
- монтаж поверхневий (двосторонній скотч)
- настінне кріплення
<е> Основні технічні характеристики:технічна специфікація
Натисніть тут, для повної технічної документації антени.
