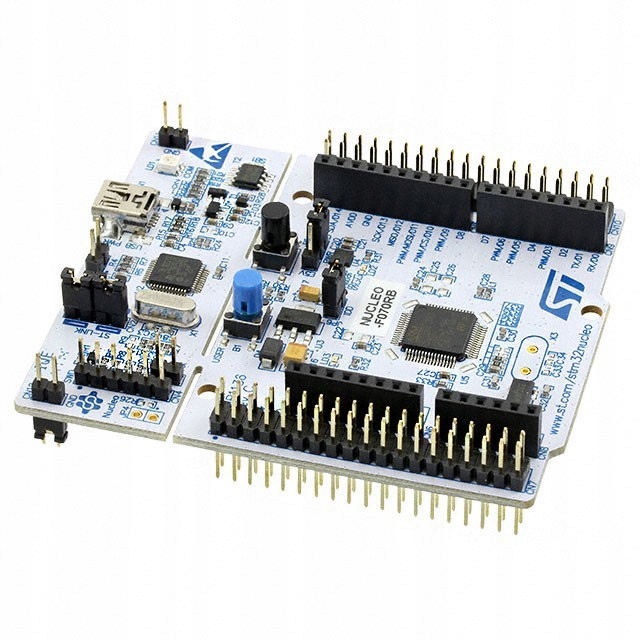

Nucleo-f070rb - стартовий комплект з мікроконтролером сімейства STM32 (STM32F070)
опис
стартовий комплект NUCLEO-f070rb сімейства STM32 Nucleo-64 оснащений мікроконтролером stm32f070rbt6 в корпусі lqfp64. Вбудований програматор / відладчик ST-Link / v2 дозволяє швидко і просто програмувати і налагоджувати чіп. ST-Link також може виступати в якості автономного програматора при від'єднанні через перемички, а спеціальні виїмки дозволяють відокремити програматор від іншої частини модуля. Гнучкий спосіб живлення дозволяє зручно використовувати плату розробника в тестованому додатку.
два типи роз'ємів: Arduino Uno R3 і St Morpho забезпечують доступ до кожного порту мікроконтролера і дозволяють підключати щити, сумісні з Arduino.
властивості
- Мікроконтролер: STM32F070RBT6
- ядро: ARM Cortex M0 32-біт
- тактова частота: 48 МГц
- флеш-пам'ять програми: 128 кб
- SRAM: 16 кб
- Кількість таймерів: 11
- інтерфейси: 2x I2C, 4x USART, 2x SPI, usb
- два типи РОЗ'ЄМІВ:
- РОЗ'ЄМИ для Arduino UNO Rev3 сумісних накладок
- стандартні контакти STMicroelectronics Morpho для доступу до висновків мікроконтролера
- mbed сумісний модуль (mbed.org)
- джерело живлення: від 2,4 до 3,6 в
- дві кнопки:
- 1 x скидання
- 1 x для розміщення користувача
- три різних інтерфейсу через роз'єм miniUSB (USB re-enumeration):
- віртуальний COM-порт
- зберігання
- порт для програмування/налагодження
- модуль, Підтримуваний більшістю середовищ, m.in: iar, Keil та платформи на основі компілятора GCC
