RME

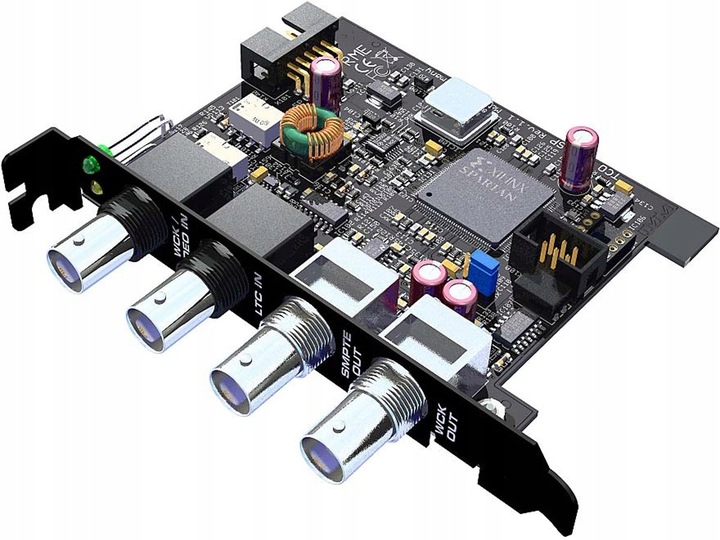

опція Time Code для всіх карт HDSPE PCI-Express і HDSP AES-32

Synchronization Module for LTC and Video

the small module provides the HDSPe cards with a Word Clock input and offers a synchronization for LTC and video. Завдяки SteadyClock (TM), TCO не тільки витягує абсолютні позиції з LTC, але також дуже чистий годинник з низьким тремтінням слів з LTC і відео. Ось приклад точної синхронізації таймкоду для аудіо або відео джерел.

One single TCO can be used with different HDSP / HDPe cards at the же time (multicard), if connected to a supported card (see graphic).

LTC can be derived and generated in all common formats, i. e. 24, 25, 30, and 29.97 frames; drop-frame or non-dropframe. Commonly used Pull-Up-and Pull - Down formats (+/- 0.1% and + / - 4%) can be utilised, and PAL and NTSC video formats will be automatically detected and processed.

прийнятий код часу може бути відправлений в аудіо або відео додаток як ASIO Positioning Protocol (APP) або MTC. Додаток може надіслати програму на TCO, яка буде генерувати LTC на апаратному рівні з низьким рівнем тремтіння (лише для Windows). Several fly-wheel functions facilitate chase operation (adjustable drop-out length, Continuous - or Jam-Sync).

Under Windows The TCO provides the SMPTE position as APP (ASIO Positioning Protocol) and as MTC Sync. Under Mac OS X The TCO provides the SMPTE position as MTC Sync only.

The TCO has a combined switchable Word Clock / Video input (BNC) as well as an LTC input (BNC). Word Clock / Video input on the card can comfortably be terminated (relay-controlled) with a 75 Ohm terminator from the Settings dialog.

The TCO also features an additional LTC output (BNC) with two level settings (configurable via jumper).

Settings

Setup Dialog

All settings can be accessed conveniently from an additional page in the Settings dialog of the hdsp mother card.

the clear and easy dialog site appears automatically after a TCO is installed. На головній сторінці нової sync-option TCO може бути обраний.

The dialog provides all important options: Sync-Source (LTC, Video or Word Clock), termination for BNC input (75 Ohm), Frame Rate of the incoming SMPTE signals and WCK Conversion.

Furthermore The TCO dialog shows Pull-Up and Pull-Down factors and state information (Input State) about the incoming signal. E. g.incoming Word Clock signal is analyzed and displayed to be in the Single Speed, Double Speed or Quad Speed range.

Specs

Time Code Option

• LTC In
• BNC unbalanced
• level range: -25 dBu до +12 dBu
• Video In (Word Clock In)
• BNC switchable termination 75 Ohm
• формат: PAL and NTSC
• word clock in (video in)
• BNC, Switchable termination 75 ohm
• Transformer coupled, galvanically isolated input
• not affected by DC-offsets within the network
• signal adaptation circuit: Signal Refresh through auto-center and Hysteresis
• Overvoltage Protection
• діапазон рівнів: 1.0 VPP - 5.6 VPP
• діапазон блокування: 28 кГц - 200 кГц
• джиттер при синхронізації з вхідним сигналом: < 1 NS
• придушення джиттера: > 30 дБ (2,4 кГц)
• LTC out
• BNC
• вихідний рівень: +4 dBu, через перемичку -7 dBu
• outputs impedance: 220 Ом
• word clock out
• BNC
• max output voltage: 5 Vpp
• output voltage @ 75 Ом: 4,0 VPP
• outputs impedance: 10 ом
• Frequency Range: 28 кГц - 52 кГц
• блок живлення через стрічковий кабель, 5 В постійного струму, 100 мА
• стандартний кронштейн, розміри друкованої плати (wxd): 98 x 75 мм
