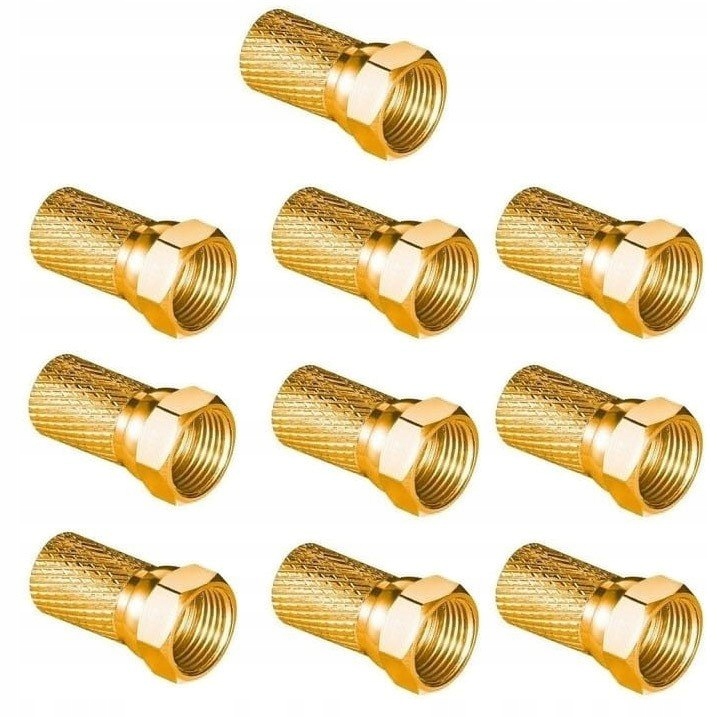

Роз'єм F Vayox Gold cu SAT злотий роз'єм для кабелю 6,8 мм 10 шт. в упаковці

• діаметр дроту-7,0 мм
• повністю стійкий до корозії
• 10 штук в комплекті

цей штекер забезпечує швидке, міцне і міцне з'єднання коаксіального кабелю. Не вимагає пайки або використання будь-яких інструментів. Призначений для коаксіального кабелю діаметром 7,0 мм.

• повністю стійкі до корозії, можуть використовуватися для внутрішнього і зовнішнього монтажу. Корозійна стійкість забезпечує дуже тривалий термін служби з'єднання без необхідності очищення та обслуговування.

1. Для цього штекера потрібно гострий ніж, кусачки і спритні пальці. По-перше, обріжте кінець кабелю, якщо він брудний або зношений. Сам розріз повинен бути зроблений перпендикулярно осі кабелю, а не під скосом.
2. З кінця антенного кабелю видаляється зовнішня оболонка на відстані близько 10 мм, може бути трохи більше. Це потрібно зробити, акуратно розрізавши його по всьому периметру, а потім стягнувши пальцями. Коса повинна бути порушена якомога менше, тобто ви повинні бути обережними, щоб не розрізати тонкі дроти в процесі.
3. наступним кроком є вивертання обплетення на зовнішню мантію. Іноді на ньому є ще один шар алюмінієвої фольги-ви також можете обернути його разом з ним. Ви повинні бути обережні, щоб зібрати всі дроти обплетення.
4. далі необхідно відрізати екран і діелектрик, що становить ізоляцію жили. Це потрібно зробити приблизно на 2-3 мм від місця вивертання мантії. Не потрібно сильно вдавлювати ніж, щоб не перерізати жилу, внутрішня ізоляція, як правило, досить м'яка. На підготовлений таким чином кінець кабелю кладемо металевий штекер F.
5. останнім кроком є вкручування штекера F на кабель. Спочатку його потрібно проштовхнути, а потім твердими рухами вкрутити. При правильно обробленому кінці кабелю штекер повинен проникати в нього так глибоко, поки невеликий фрагмент діелектрика (близько 1 мм) не протиснеться через отвір в штекері. Жилка повинна виступати прямо, а не навскоси, до неї також не повинні торкатися екран або оплетка. Різьба всередині штекера забезпечує електричний контакт обплетення з роз'ємом.

Якщо жилка виходить за межі штекера довжиною більше 1 мм, її необхідно обрізати. Якщо з-під штекера стирчать якісь фрагменти обплетення, їх також можна обрізати, щоб вони не викликали короткого замикання. Готово!
