реле часу 12V 230V 0 - 999min - 10 режимів-циклічний таймер
⭐️ реле часу в діапазоні 0-999 хвилин
 реле часу використовується для автоматичного включення або виключення електроприладів після закінчення заданої кількості часу. Це дозволяє точно планувати роботу машин або систем в діапазоні від десяткової секунди до 999 хвилин, забезпечуючи оптимізацію процесів і економію енергії. Реле часу широко використовуються в промисловості, домашньої автоматизації та системах управління.
 реле здатне перемикати пристрій з параметрами  10A і 230VAC або 30VDC. це може бути лампочка, вентилятор, насос і т. д.< / п>
☝️ модуль реле часу управляється  мікропроцесором з контролем часу в діапазоні 0-999 хвилин.
⭐️ ключові переваги
 ✅ az 10 режимів  дозволяють адаптувати роботу реле до декількох завдань.
✅  простий процес програмування  реле
 ✅ модуль дуже великий. Однією з його величезних переваг є запам'ятовування стану виходу, в якому він знаходиться. Це дозволяє  правильно працювати після аварійного відключення живлення.

 ✅ САМ модуль може харчуватися двома способами. це може бути напруга, що подається USB-роз'ємом  або зовнішнім джерелом живлення в діапазоні 6-30 В постійного струму.
 ✅ модуль має роз'єм тригера (trigger) . Цей вхід може приймати напругу в діапазоні 3,8-24 в. Модуль може реагувати на його подачу або працювати з моменту подачі живлення. Це залежить від вибору режиму роботи модуля.
⭐️ 10 режимів роботи
ви можете автоматизувати практично будь-який сценарій завдяки тому, що модуль запрограмований на цілих десять режимів роботи. крім них можна встановити  додаткові 10 режимів роботи (Зворотні).
⭐️ опис режимів роботи релеP1.1 - після подачі сигналу на вхід Trigger відбувається включення  реле і відлік часу, заданого в якості параметра  OP, після чого реле вимикається (подача сигналу тригера під час зворотного відліку Не   викликає відлік від 0).
P1. 2-  після подачі сигналу на вхід Trigger відбувається включення реле і таймер зворотного відліку, встановлений в якості параметра  OP, після чого реле вимикається вимикається  (подача сигналу тригера під час зворотного відліку викликає зворотний відлік від 0 - зворотний відлік скидається).
P1.3-  після подачі сигналу на вхід Trigger відбувається включення реле і відлік часу, встановленого в якості параметра  OP, після чого реле вимикається вимикається (подача сигналу тригера під час зворотного відліку призводить до виключення   реле і скидання зворотного відліку).
P1.4 – При підключенні модуля до джерела живлення відбувається aавтоматичне включення реле і відлік часу, встановленого в якості параметра  OP, після чого реле вимикається. Вхід Trigger в цьому режимі неактивний-чіп на нього не реагує.
P2.1 – після подачі сигналу на вхід Trigger відбувається відлік часу, встановленого в якості параметра CL, потім включення реле І відлік часу, встановленого в якості параметра OP, після чого реле вимикається nbsp;(надання сигналу тригера під час зворотного відліку не викликає зворотний відлік від 0).
P2.2 – після подачі сигналу на вхід Trigger відбувається відлік часу, встановленого в якості параметра CL, потім включення реле І відлік часу, встановленого в якості параметра OP, після чого реле вимикається nbsp;(подача сигналу тригера під час зворотного відліку CL змушує його відраховувати від 0, передача&NBSP;під час op – встановлює роботу з початку всього режиму).
 P2.4 - відраховує час затримки, встановлений в параметрі CL,  після чого реле включається постійно.
P3.1 – після подачі сигналу на вхід Trigger відбувається включення реле і відлік часу, встановленого як параметр OP, потім вимикання реле і відлік часу, встановленого як параметр CL, процес (цикл) повторюється певну кількість разів, введених в параметрі lop (--- в атрибуті lop означає нескінченний цикл) подача сигналу тригера під час зворотного відліку викликає відключення реле і&NBSP;скидає зворотний відлік.
P3.2-  При підключенні модуля до джерела живлення відбувається автоматичне включення реле і відлік часу, встановленого в якості параметра OP, потім вимикання реле і відлік часу, встановленого в якості параметра CL B>, процес (цикл) повторюється певну кількість разів, введених в параметрі lop (---  в атрибуті lop означає нескінченний цикл).
P4 - при подачі сигналу на вхід тригера відбувається включення реле, відлік часу, встановленого в якості параметра OP починається з моменту виключення тригера (реле включений до закінчення зворотного відліку). Подача сигналу тригера під час зворотного відліку призводить до обнулення лічильника і подальшого очікування виключення тригера (реле постійно включено).
⭐️ зміна режиму роботи реле:
утримуйте 3 секунди  кнопки UP або DOWN  за допомогою цієї функції можна змінити спосіб роботи реле на протилежний.
функція F1  – реле працює відповідно до налаштувань (режимів), описаних вище.
функція F2  реле працює навпаки  порівняно з налаштуваннями, описаними вище.
  приклад:
 (F1)  режим 1.1 – при включенні живлення реле  вимкнено . після подачі сигналу Trigger включається  на час, встановлений в параметрі OP.
F2 < /B>режим 1.1 – при включенні живлення реле  додається . Після подачі сигналу тригер відключається на час, встановлений в параметрі OP.
⭐️ опис функцій кнопок
 модуль має чотири Кнопки користувача, включаючи дуже важливу  кнопку зупинки, яка негайно деактивує вихідне реле. Це може стати в нагоді в надзвичайних ситуаціях.
  функції кнопок:

 SET - < /B>підтвердження, Налаштування, перехід до наступних налаштувань
  UP , DOWN  - зміна Налаштування вгору / вниз
 STOP - вмикає або вимикає реле вручну або переміщує кому під час налаштування

⭐️ позначення параметрів модуля (при налаштуванні)
  OP  - час включення реле
  CL  - час відключення реле
  LOP  - кількість повторень циклу
  одиниці часу:
  00.0 - десята частина секунди (10.2 = 10,2 секунди)
 000. - секунда
  0.0.0. - хвилина (0.0.5. = 5 хвилин)

⭐️ налаштування роботи модуля
після подачі живлення утримуйте протягом 4 секунд кнопку SETна екрані з'явиться поточний режим роботи, в якому знаходиться модуль
 кнопками UP І DOWNвибираємо цікавить нас режим (режими описані вище)
підтвердіть вибір кнопкою SET
тепер встановлюємо параметри  OP, LC і LOP.  UP І DOWN змінює значення поточного параметра.  Кнопка STOP переміщує кому  відповідно до опису одиниць часу.
Для переходу до наступного параметру натискаємо  На мить кнопку SET.З
  ми підтверджуємо налаштування параметрів, утримуючи  кнопку SET протягом 3 секунд.

⭐️ додаткові функції
1️ ⃣  сплячий режим дисплея  - якщо протягом 5 хвилин Trigger не вказано, дисплей згасне.
включення режимусну дисплея: утримуйте 3 секунди кнопка  стоп  - На дисплеї з'явиться написC - P
  відключення режиму  сну дисплея:  < /B>утримуйте 3 секунди кнопка стоп - На дисплеї з'явиться напис 0-d
  2️ ⃣  включення / вимикання реле:
натискаючи кнопку  STOP  вимикаємо реле. На деякий час на дисплеї  з'являється повідомлення OFF , попередньо запрограмований режим реалізований, на дисплеї відображається поточний стан виконання режиму. При повторному натисканні кнопки  STOP  включається реле. На дисплеї відображається ON . Режим роботи реалізується автоматично до кінця.
⭐️ Параметри модуля реле часу
джерело живлення: 6-30VDC абоmicro USB 5V
тригер (тригер):3,8-24VDC < /B>
діапазон часу:0-999 хвилин
 робоча температура: -40-85* C
розміри: 62 x 38 x 19 мм
 реле 10A 230V-AC 30V-DC

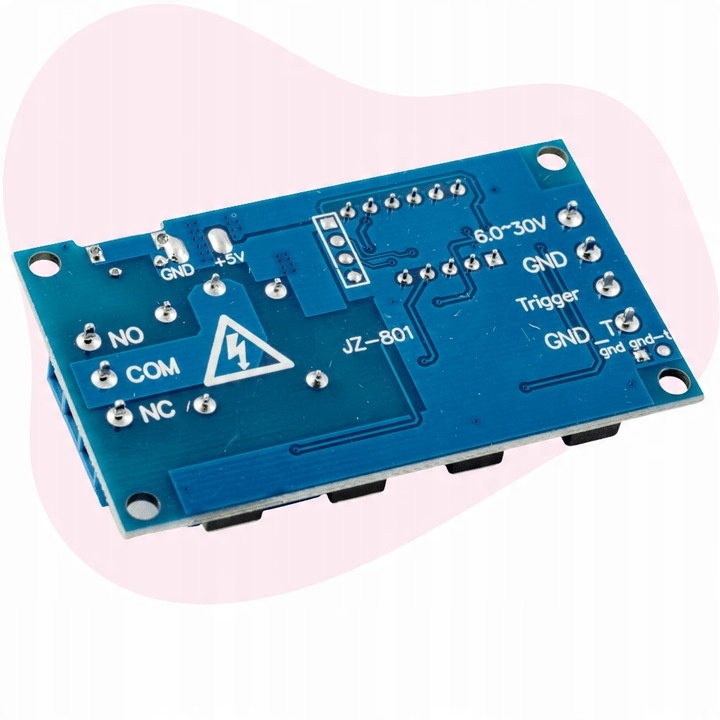

 вага харчування не пов'язаний з масою тригера (trigger). Їх можна підключити за допомогою перемички на роз'ємах gnd і gnd-T.
