підсилювач потужності HF
RM KL 405 AM/FM/SSB 200W підсилювач потужності 1,8-30 МГц
В наявності
Артикул
10887643713
31 925,00 грн.
RM KL 405

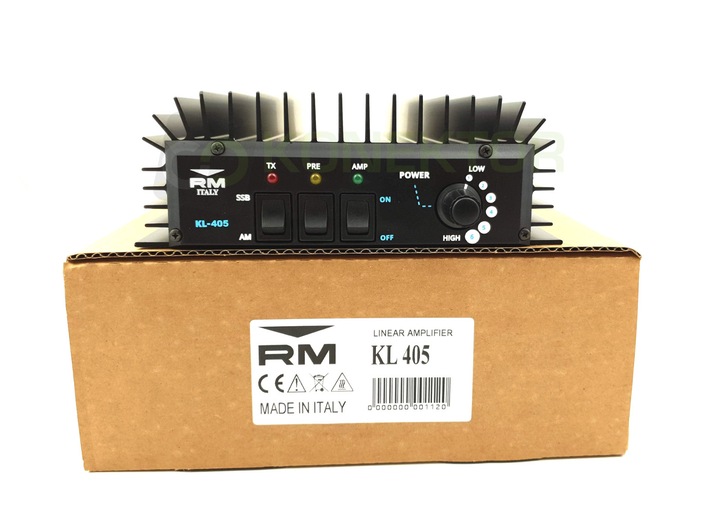

RM KL 405 - підсилювач потужності відомої італійської компанії RM:
- остання версія
- максимальна вихідна потужність 200 Вт AM/FM/SSB/CW
- робочий діапазон 1,8-30 МГц (смуги KF 160-10 м, CB)
- передпідсилювач +26 дБ
- скорочення потужності-6 рівнів вихідна потужність на комутаторі
- джерело живлення 12 - 14V DC.
KL 405 - Підсилювач відомої італійської компанії RM - наступник RM KL 400.
остання версія 2020.
активні радіоаматори оцінять широкий діапазон роботи . З додатковим фільтром нижніх частот Підсилювач може використовуватися у всіх вузькосмугових випромінюваннях на аматорських діапазонах від 1.8 до 30MHz.< / P >
RM KL 405-оптимальний транзисторний підсилювач для радіоаматорів, що дозволяє значно підвищити рівень вихідної потужності.
антенний підсилювач помітно покращує діапазон передачі і прийому в невеликій мірі (завдяки вбудованому передпідсилювача +26 дБ).
перемикач перший зліва відповідає за вибір відповідної емісії AM / SSB. Важливо, щоб він завжди був налаштований відповідно до вибраного випромінювання в радіотелефоні.
середній перемикач: передпідсилювач (26 дБ) включається перемикачем на корпусі. Коли він включений, горить сигнальна лампа. Підсилювач може бути постійно підключений до антенної установки, але його не потрібно використовувати постійно (наприклад, ми можемо використовувати тільки передпідсилювач).
перемикач перший праворуч: включення / вимикання посилення вихідної потужності.
ручка праворуч використовується для вибору одного з шести рівнів вихідної потужності.
великою перевагою цієї функції є той факт, що для правильного управління підсилювачем не потрібно ніякого втручання в радіостанцію.
KL 405 можна керувати з потужністю 1-10 Вт, отримуючи кінцеву вихідну потужність в діапазоні 60-200 Вт.
Підсилювач слід використовувати тільки з дуже добре налаштованою антеною.
установка RM KL-405
Підсилювач простий в установці, Просто підключіть його до антеною доріжці (між радіостанцією і антеною). До нього необхідно подати відповідне харчування (див.технічні дані-споживаний струм).
ми настійно рекомендуємо не підключати Підсилювач за допомогою штекера до роз'єму прикурювача автомобіля.
для підсилювача необхідний додатковий з'єднувальний кабель для радіотелефону-підсилювача довжиною не менше 90 см.
ми рекомендуємо високоякісний низькооплачуваний кабель довжиною 100 см з припаяними штекерами.
Підсилювач слід використовувати тільки з дуже добре налаштованою антеною (VSWR & lt; 1.5).
при високому КСВ може бути пошкоджена кінцева ступінь потужності, яка не підлягає гарантії.
Максимальна потужність може бути досягнута при приведеній потужності 10 Вт (результат ~200 Вт).
для підключення великої потужності з чистою модуляцією (без спотворень) не слід подавати на підсилювач максимальної потужності.
оптимальна настройка для AM / FM становить 2-3 Вт. подача занадто великий вхідної потужності на підсилювач може привести до пошкодження пристрою.
при використанні підсилювача рекомендується використовувати оригінальний фільтр нижніх частот RM 27/586.
використання підсилювачів потужності в діапазоні 27 МГц в нашій країні заборонено.
збільшення продуктивності передачі
щоб підняти сигнал на 1 З, необхідно поставити ОК.в 4 рази більше потужності.
тобто: 1W - 4W - 16W - 64W - 256w і т.д.
Підводячи підсумок: при збільшенні потужності радіоприймача з 4 Вт до 40 Вт ми не будемо в 10 разів далі / голосніше передавати, сигнал збільшиться приблизно на 40 Вт. 2S.
специфікація:
- джерело живлення: 12-14 В постійного струму
- робочий діапазон: 1,8-30 МГц (без фільтра нижніх частот 28-29, 7 МГц)
- передпідсилювач +26 дБ
- споживаний струм при передачі: до 22A
- Максимальна вихідна потужність: 200 Вт AM/FM/SSB/CW
- максимальна потужність (AM/FM/SSB/CW): 1-10 Вт
- запобіжники 2x 12A
- 6 рівнів вихідної потужності
- розміри: 170 мм x 210 мм x 62 мм
- вага прибл. 1 кг
посилка з магазину конектор:
- RM KL405 підсилювач потужності
