STM32 NUCLEO-F767ZI Nucleo - 144 з STM32F767ZIT6 ARM Cortex-M7

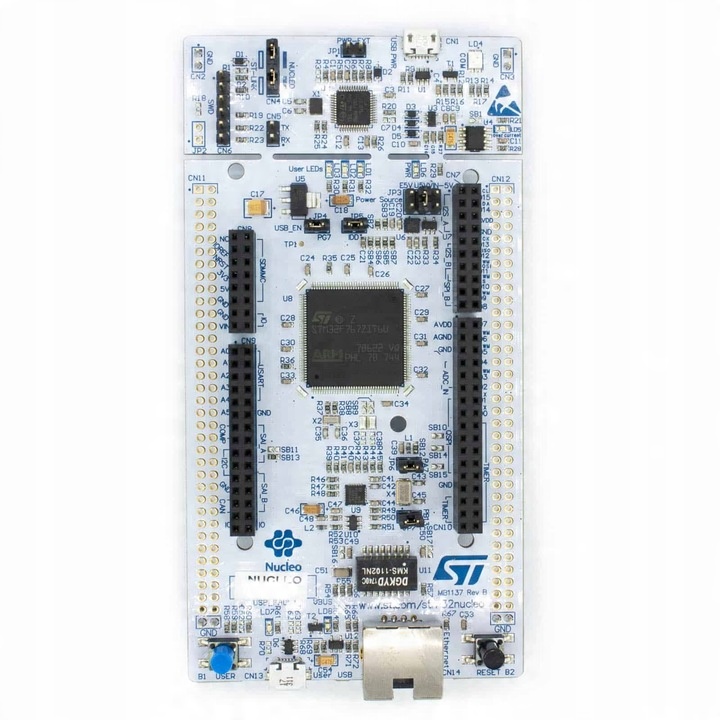

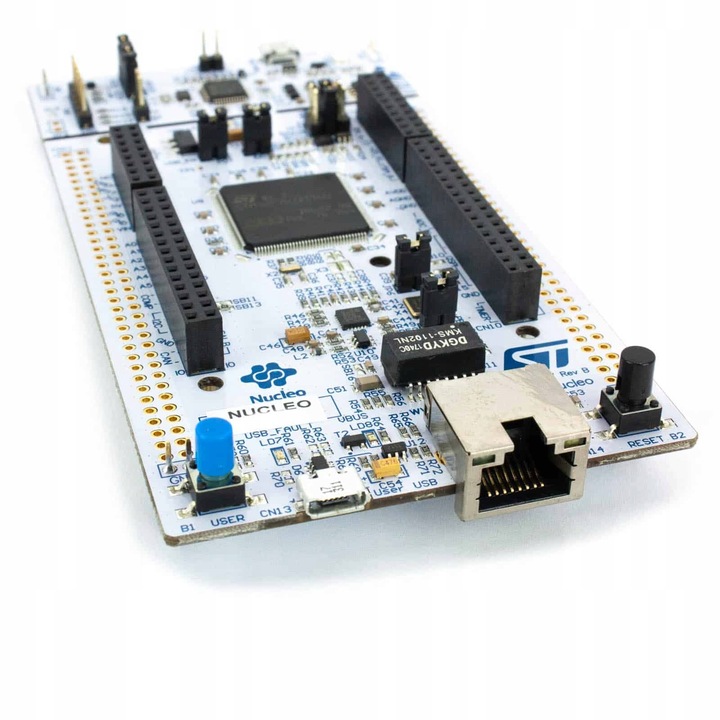

STM32 Nucleo-144 NUCLEO-F767ZI
STM32 Nucleo-144 - це сучасна серія оціночних плат від ST Microelectronics, призначена для роботи з мікроконтролерами STM32 в 144-контактних корпусах, що робить її найбільшою серед серії Nucleo. Завдяки цьому користувачі отримують широкі можливості і універсальність.
кожна друкована плата серії Nucleo-144 оснащена вбудованим програматором і відладчиком у вигляді ST-Link V2, що дозволяє легко від'єднувати мікросхему друкованої плати і використовувати її з іншими мікроконтролерами STM32. Можливість програмування зовнішніх мікросхем без необхідності розділяти компоненти друкованої плати є додатковою перевагою.
Nucleo-144 пропонує два типи роз'ємів: ST Zio, сумісний зі стандартом Arduino Uno R3, і ST Morpho , які забезпечують доступ до всіх портів вводу-виводу мікроконтролера.
всі плати цієї серії підтримують численні приклади і бібліотеки, що надаються ST Microelectronics, і сумісні з ARM mbed.
для зв'язку з платою потрібно кабель usb micro.
особливості
- Мікроконтролер: Stm32f767zit6, що пропонує ядра Cortex-m7 з максимальною тактовою частотою 216 МГц.
- пам'ять: 2 МБ Флеш-пам'яті і 512 кб SRAM, що забезпечує великий простір для даних.
- інтерфейси: широкий спектр інтерфейсів, включаючи 3 x CAN, 4 x I2C, 6 x SPI і 8 x UART, що забезпечує гнучкі з'єднання.
- графіка: підтримка LTDC і апаратне декодування JPEG, що полегшує роботу над графічними проектами.
- таймери: кілька таймерів, що дозволяють використовувати різні проекти.
- вбудований ST-Link V2: дозволяє легко програмувати і налагоджувати, а також функцію окремого програміста.
- багатофункціональні роз'єми: роз'єми micro USB і Ethernet RJ-45 для полегшення зв'язку.
специфікація
- Мікроконтролер: STM32F767ZIT6
- ядра: Cortex-M7
- максимальна тактова частота: 216 МГц
- флеш-пам'ять: 2 МБ
- SRAM: 512 кб
- DMA: 2 x DMA, dma2d
- інтерфейси: 3 x can, 4 x I2C, 3 x I2S, 6 x SPI, 8 x UART, 2 x Sai, 1 x SPDIF, 2 x SD/SDIO/MMC, 2 x USB OTG, 1 x Ethernet, 1 x camera interface
- аналогові інтерфейси: 3 x 12-бітний АЦП, 2 x 12-бітний ЦАП, 1 x цифровий фільтр
- графіка: 1 x ltdc, прискорювач хром-арт, апаратне декодування jpeg
- таймери: 1 x 16-розрядний таймер низької потужності, 2 x 32-розрядний таймер, 2 x 16-розрядний таймер, 4 x 16-розрядний таймер, 2 x 16-розрядний таймер, 1 x RTC, 2 x сторожовий таймер
- HDMI CEC так
- RNG: так
- CRC: так
- GPIO: більшість терпить 5 в
- інтерфейс USB OTG: роз'єм micro usb
- роз'єм ethernet: RJ-45
- генератор RTC: B>32,768 кГц
- світлодіоди:USB-зв'язок, джерело живлення, 3x користувальницький Світлодіод
- кнопки:скидання, користувач
- джерело живлення:від micro usb, від зовнішнього джерела 5 або 3,3 В
- висновок goldpin:так
- Сумісність:з ARM mbed
