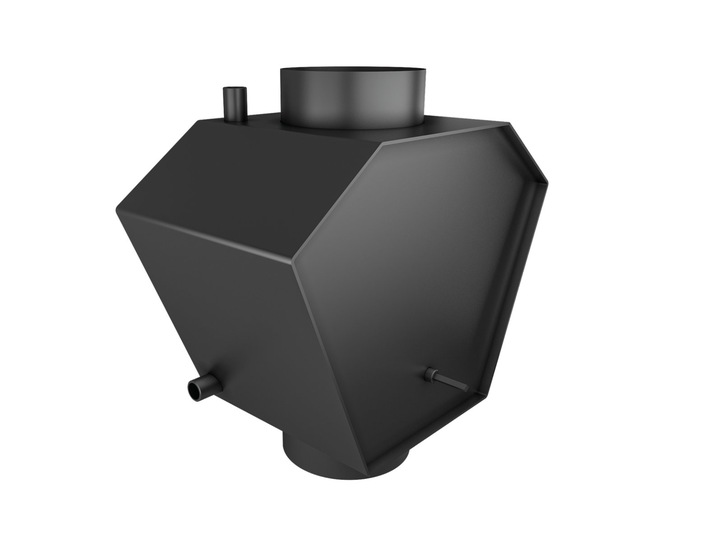

Теплообмінник для гарячої води камін без трубок fi 200 до 7 кВт

дані:

теплообмінник гарячої води-це підстава каміна, призначене для установки на виході димових газів з Каміна. Він призначений для відновлення частини теплової енергії, що міститься у вихлопних газах, що виходять з камери згоряння камінної вставки. Тепло передається далі в гарячу побутову воду або через систему опалення до радіаторів в житлових приміщеннях. Це дуже економічне джерело тепла, так як він не вимагає споживання додаткової кількості палива, він використовує тільки надлишкове тепло вихлопних газів, що виходять в димохід. Гарячі вихлопні гази проходять через теплообмінник, нагріваючи воду в сорочці теплообмінника. Гаряча вода виводиться за допомогою патрубка, розташованого на верхній частині теплообмінника. Теплообмінник пристосований для роботи з системами радіаторів і теплої підлоги, що працюють на твердому паливі, газі, маслі, електриці, а також тепловими насосами і сонячними батареями. Теплообмінник гарячої води виготовлений з листового котла товщиною 4 мм.цей матеріал адаптований для роботи в системах центрального опалення, забезпечує високу надійність пристрою, термостійкість і тривалу роботу.

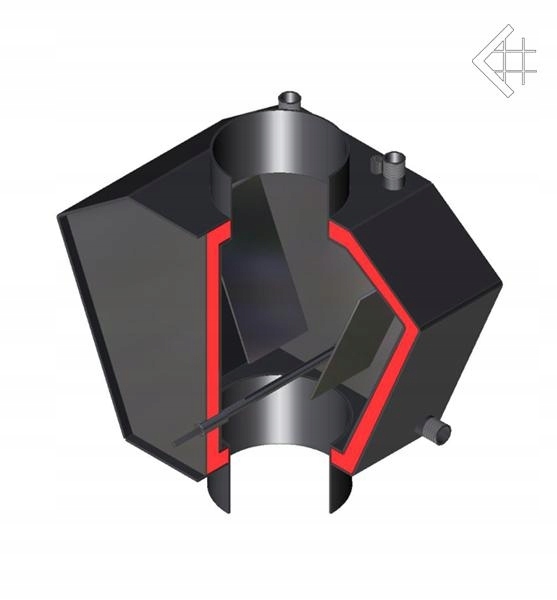

центральною частиною теплообмінника є внутрішня камера. На вході камери встановлена рухома наполеглива пластина, що забезпечує правильне розташування склопідіймача.

люк, який направляє потік вихлопних газів, встановлений у внутрішній камері:

1-вертикально люк знаходиться у відкритому положенні-вихлопні гази течуть по центру теплообмінника безпосередньо в димохід-теплообмінник вимкнений

2-горизонтально люк знаходиться в закритому положенні-вихлопні гази омивають водяну сорочку теплообмінника, передаючи тепло в водяну сорочку-теплообмінник включений

увага - при розпалюванні каміна люк повинен знаходитися у вертикальному положенні (теплообмінник вимкнений). При установці теплообмінника завжди слід пам'ятати про те, щоб забезпечити доступ до регулювання склопідіймача, наприклад, через ревізійну двері.

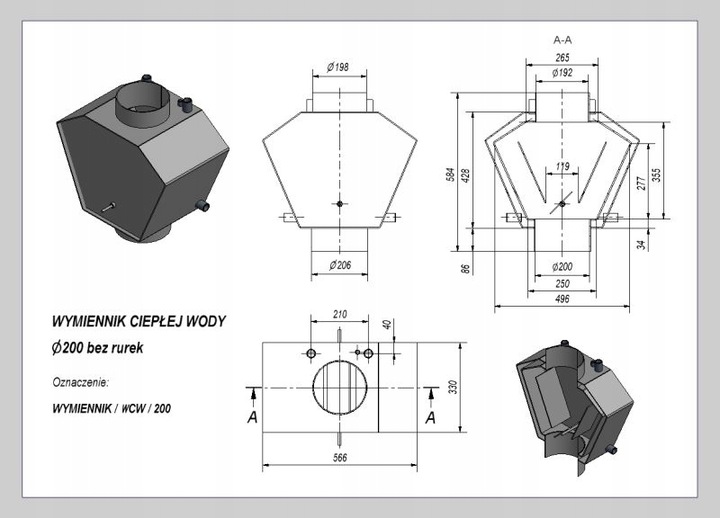

технічні характеристики пристрою:

потужність (кВт): від 5 до 7 - залежить від потужності камінної вставки

діаметр шипа (мм): 200

теплова ефективність ( % ): до 65% (в залежності від ефективності топки)

Вага (кг): 59

ємність води (л): 17,5

матеріал виготовлення: котельня сталь 4 мм
