Тиристорний регулятор для випрямляча REG-PRO 2

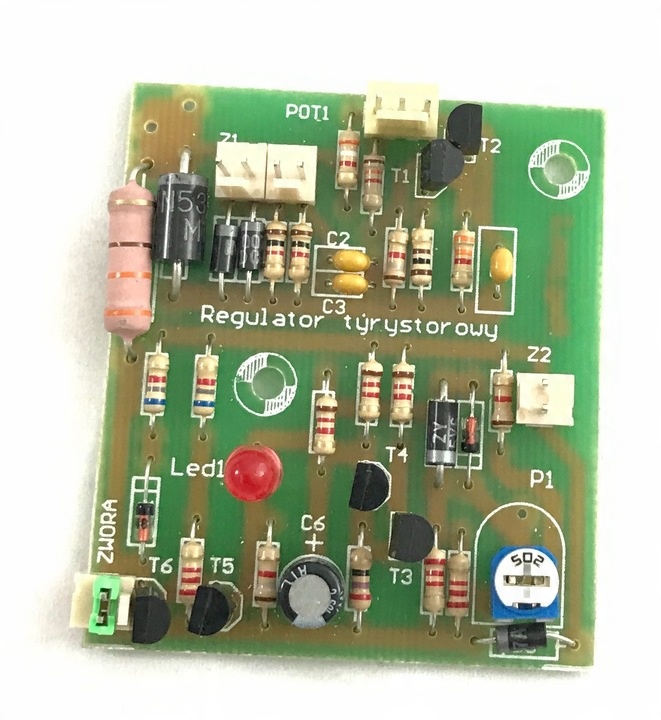

це драйвер двох малопотужних тиристорів. Чіп відрізняється від свого попередника (RegPro1) тим, що має функцію автоматичного відключення при зарядці. За допомогою потенціометра на платі необхідно відкалібрувати напругу після перевищення якого мікросхема відключить зарядку. Система працює "одноразово" - тобто при перевищенні порогового напруги, тобто при зарядці акумулятора вона переходить у вимкнений стан. Він не включиться знову в разі падіння напруги на батареї. Тому він не може діяти як буферний випрямляч. Відновити процес зарядки можна буде після відключення і повторного підключення акумулятора, або після виключення і включення пристрою в мережу. Якщо ми використовуємо сучасні тиристори з невеликим струмом затвора, система повинна керувати навіть тиристорами 50А, у випадку тиристорів старого типу з великим струмом затвора-система навряд чи буде керувати тиристорами зі струмом більше 25а, хоча ви можете спробувати. Система дозволяє плавно регулювати струм зарядки акумулятора. Для побудови випрямляча знадобиться трансформатор з напругою близько 15-18в і діодно - тиристорний міст-2 силових діода і 2 тиристора.

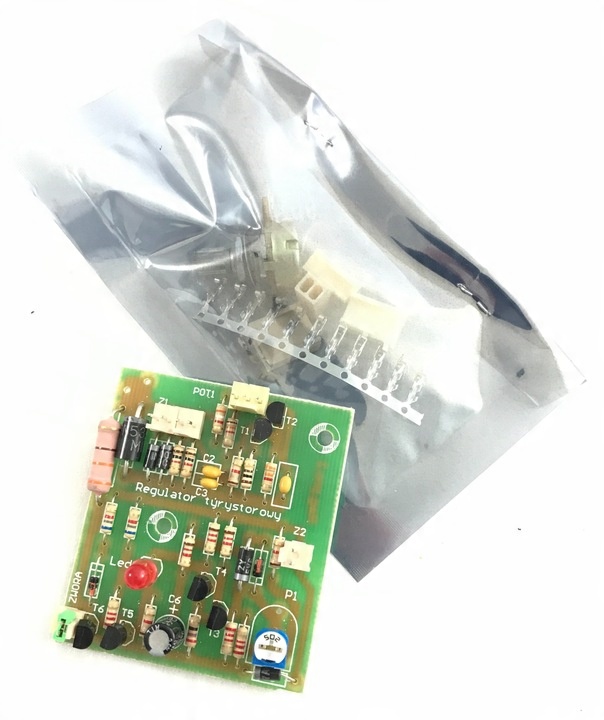

цей тип моста, адаптований для роботи з цим контролером, також пропонується. в комплекті з платою є роз'єми керівництво і потенціометр.

на аукціоні № 8940441973 я виставляю діодно - тиристорний міст, що працює з цим контролером, - зображений на фотографії поруч з ним.
