Vevor лінійний рейок 2 шт SBR16 - 1500mm 4 повзунки

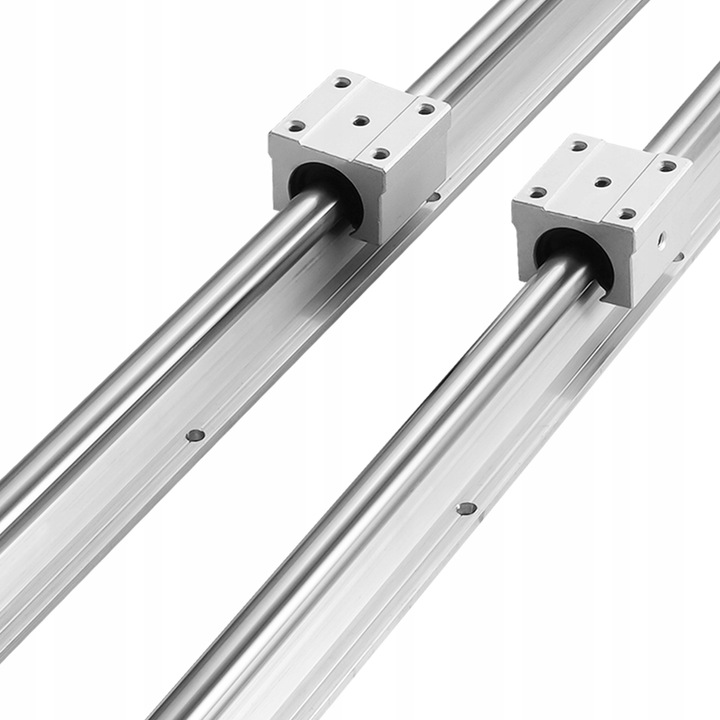

лінійна направляюча рейка SBR

висока точність, зносостійкість і низький рівень шуму

високоякісна лінійна напрямна SBR від VEVOR включає в себе 2 напрямних і 4 ковзних блоку. Міцні алюмінієві рейки мають точний діаметр і відстань між отворами, в той час як в ковзних блоках SBR використовуються Шарикопідшипники для плавного і безперешкодного руху. Різні специфікації доступні для задоволення ваших вимог.

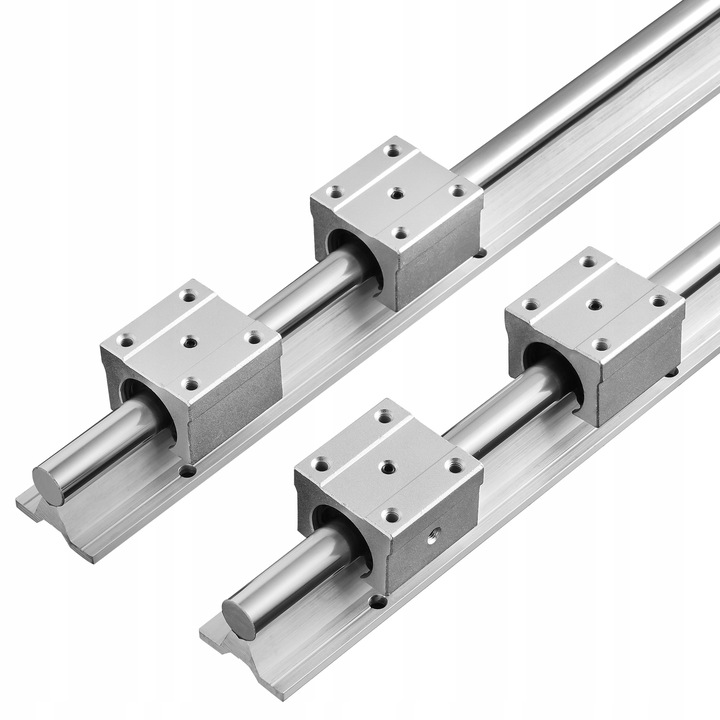

комплекти лінійних напрямних SBR

міцний і стабільний

низький рівень шуму при переміщенні

висока точність

специфікація

артикул: SBR16-c 1500L

модель ковзного блоку: SBR16UU

довжина рейки: 59 дюймів / 1500 мм

Діаметр валу: Ø16 мм

динамічне навантаження (на блок): 774 N

статичне навантаження (на блок): 1180 н

матеріал: високовуглецева сталь і алюміній

відстань між монтажними отворами A: 1,3 дюйма / 32 мм

відстань між монтажними отворами B: 1,2 дюйма / 30 мм

розміри ковзного блоку: 1,8 x 1,8 x 1,3 дюйма / 45 x 45 x 33 мм

розміри продукту: 59 x 3,1 x 1,3 дюйма / 1500 x 80 x 32,2 мм

Вага нетто: 15,9 фунта / 7,2 кг

просте управління тиском

лінійний підшипник має суцільнометалеву конструкцію, а ковзний блок міцно зафіксований на лінійному валу, який має високу вантажопідйомність.

плавне ковзання

алюмінієвий ковзний блок SBR і вбудовані Шарикопідшипники ковзають плавно і легше, забезпечуючи тривалу стабільну роботу.

більш висока точність

лінійні напрямні мають стандартне відстань між отворами, Діаметр отвору і діаметр вала, що дозволяє більш точно встановлювати пристрої.

широкий спектр застосування

набір лінійних напрямних широко використовується в пристроях автоматизації з високим навантаженням і проектах обладнання для самостійної збірки. Прикладом можуть служити гравірувальні верстати з ЧПУ, токарні верстати і т. д.< / п>

висока корозійна стійкість

поверхня ролика лінійної направляючої хромована, що не впливає на вологе середовище і в той же час має хорошу термостійкість.

спрощена установка

лінійні напрямні поставляються зібраними з валом, підшипником і ковзаючими блоками і мають отвори для монтажних гвинтів як в блоках, так і в підставі кронштейна направляючої для зручної установки і з'єднання. Ущільнення сповзаючи підшипника можна відрегулювати через отвір гвинта на стороні блоку.

вміст упаковки

2 лінійних напрямних SBR16

4 лінійних напрямних SBR16UU

особливості та деталі

комплект лінійних напрямних SBR: У комплект лінійних напрямних входять 2 напрямних SBR16 довжиною 1500 мм і 4 ковзних блоку SBR16UU. Динамічне навантаження на блок: 774 Н, статичне навантаження на блок: 1180 Н.

довговічність і стабільність: лінійна напрямна виготовлена з вуглецевої сталі і алюмінію з хромованою поверхнею для захисту від іржі і тривалого терміну служби. 4 інтегровані алюмінієві блоки ковзання і шарикопідшипники забезпечують плавне і безперешкодне ковзання.

плавна робота: алюмінієві ковзаючі блоки SBR і лінійний вал з вуглецевої сталі ідеально підходять. Вбудований шарикопідшипник забезпечує рух з низьким коефіцієнтом тертя, є плавним і не нахиляється, що дозволяє економити трудовитрати.

висока точність: точні розміри і прямолінійність круглого ролика забезпечують високу точність, повторюваність і стабільність руху. Міцна алюмінієва основа і ковзний блок мають точні монтажні отвори, тому користувачі можуть легко виконати надійну установку і підключення.

широке застосування: набір лінійних напрямних SBR універсальний і підходить для всіх типів обладнання для автоматизації важких умов експлуатації і проектів DIY, таких як фрезерні верстати / токарні верстати, 3d-принтери, лазерні гравірувальні верстати, верстати з ЧПУ, плати управління і т. д.< / п>
