Вольтметр вимірювач напруги 3-30 в 0-100 в червоний

вольтметр, вимірювач напруги LED червоний

Діапазон вимірювання в двухпроводной опції 3-30 В постійного струму

Діапазон вимірювання в трехпроводной опції 0-99, 9 В постійного струму

напруга живлення 3-30 в

частота вимірювання 0,2 з

споживаний струм 5-25 ма

колір дисплея червоний

висота цифр дисплея 7,1 мм

розміри дисплея ширина 22,5 мм Висота 10 мм

з'єднувальні кабелі довжиною ~15 см

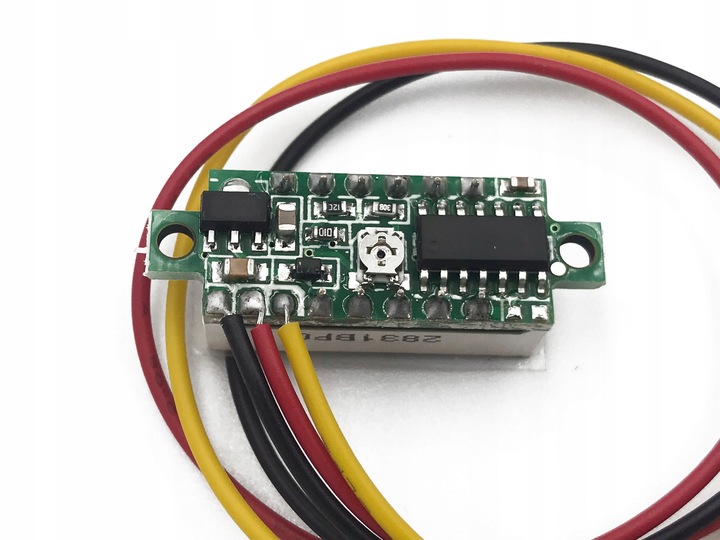

вольтметр має захист від зворотної полярності і можливість калібрування напруги за допомогою потенціометра на задній стороні.

Примітка: максимум. напруга живлення і вимірювання в двопровідному варіанті становить 30 в (подача на вхід більш високої напруги може привести до пошкодження)

при використанні вольтметра в двухпроводной версії мінус харчування підключаємо під провід чорного кольору і плюс під червоний і жовтий кольори разом ( можна також зробити перемичку з олова на платі між висновком проводів червоного і жовтого кольорів таким чином, щоб позбутися від одного проводу )

у трехпроводной версії харчування лічильника в діапазоні від 3 до 30В підключаємо між Чорним ( - ) і червоним (+) проводом і вимірювальний вхід між Чорним (-) і жовтим (+) проводом, що дозволяє в діапазоні від 0 до 99,9
