Xl4015 регулятор напруги з дисплеєм DC-DC 5A-понижуючий перетворювач
В наявності
Артикул
12798607273
750,00 грн.
xl4015 регулятор напруги з дисплеєм DC-DC 5A-понижуючий перетворювач
⭐️ понижуючий перетворювач з вольтметром
електроживлення - одне з найважливіших завдань створення електронних пристроїв. В принципі, без хорошого живлення наш чіп не буде працювати.
варто вибрати модуль, який забезпечить нам правильне напруга і буде відповідно ефективним по струму. SKRÓCIE коротко:
- Тип перетворювача:понижуючий
- Вхідна напруга:5-30 в
- вихідна напруга:0,8-29 в
- вихідний струм:0-4, 5 А
- максимальний вихідний струм:5 а
- Максимальна вихідна потужність:75 Вт
- регулювання вихідного струму і напруги потенціометром
- два дисплея з амперметром і вольтметром
⭐️ перетворювач постійного струму на чіпі XL4015
перетворювач step-down побудований на відомому і популярному чіпі xl4015 – це один з найцікавіших варіантів.
це DC-DC інвертор, тобто перетворює постійну вхідну напругу в постійну напругу на виході. На вхід інвертора ми можемо вказати напругу вже від 5V до 38V.
️ ️ універсальний перетворювач широкого застосування
️ ️ перетворювач типу BUCK без гальванічної ізоляції.
⭐️ регулювання напруги та струму
✔️ вихідна напруга - від інвертора регулюється за допомогою мультиоборотного потенціометра, який знаходиться на модулі. Регулювання здійснюється в діапазоні від 0,8 В до 29 В. слід пам'ятати, що вихідна напруга повинна бути нижче вхідного.
✔️ вихідний струм – ця модель оснащена регулюванням максимального вихідного струму .таке обмеження ідеально підходить для правильної зарядки елементівLi-Ion, Li-Pol і т.д. регулювання вихідного струму здійснюється перед мультиоборотним потенціометром, як і вихідна напруга. Модуль XL4015 може забезпечити максимум до 5А струму (потрібно радіатор). Постійний струм можливий на рівні 4,5 а.
Osiągnięcie️ досягнення межі струму сигналізується відповідним діодом.
️ ️ від інвертора можна отримати максимум 75 Вт потужності.
⭐️ два дисплеї
інвертор має два вбудованих дисплея . вони показують поточні робочі параметри інвертора:
- верхній: вихідна напруга, колір:червоний
- Нижній: вихідний струм, колір: червоний

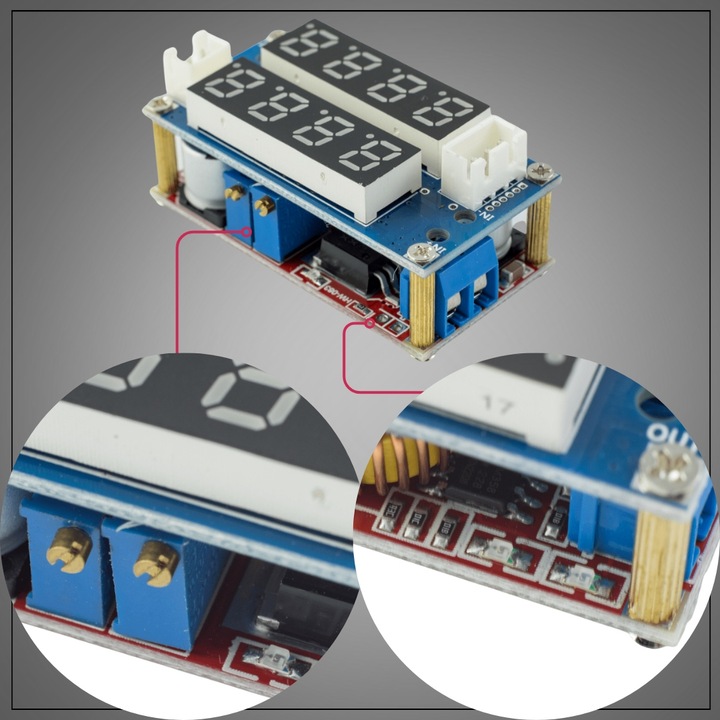

⚙️ опис елементів перетворювача
1️ ⃣ світлодіодний дисплей червоний: вольтметр
2️ ⃣ роз'єм невикористовуваний
3️ ⃣ гвинтовий роз'єм вихідної напруги
4️ ⃣ світлодіодний індикатор кінець зарядки акумулятора Li-Ion, Li-Pol (горить, коли поточне споживання струму падає нижче 100 мА)
5️ ⃣ світлодіодний індикатор активна зарядка (горить, коли струм споживання перевищує 100 мА)
6 ð️ червоний світлодіодний дисплей: амперметр
7️ ⃣ роз'єм послідовного зв'язку - не використовується
8️ ⃣ гвинтовий роз'єм вхідної напруги
9️ ⃣ світлодіод світлодіод CC / CV , індикація обмеження струму
1️ ⃣ 0️ ⃣ регулювання вихідної напруги
1️ ⃣ 1️ ⃣ регулювання обмеження вихідного струму
⚙️ PARAMATRY понижувального перетворювача XL4015
- YP інвертор: понижуючий, понижуюча напруга
- Вхідна напруга: 5-30 в
- вихідна напруга: 0,8 - 29 в (регульоване)
- схема перетворювача: XL4015
- вихідний струм: 0 - 4.5 a (регульоване)
- вихідний струм: 0 - 4.5 a<5 a (з додатковим радіатором)
- максимальна вихідна потужність:75 Вт
- захист від короткого замикання:так, межа 8 a
- захиствід перегріву: так
- ефективність: Макс 95%
- частота: 300 кГц
- два дисплея<вольтметр2 ð ð амперметр
- три світлодіода(індикація роботи інвертора)
- робоча температура: -40 ÷ 85 °C
- розміри: 51 x 26 x 15 мм
- в комплекті:інвертор, монтажні стійки, гвинти
️️ ️ Примітки
- пристрій регулює напругу, знижуючи його (step-down). Напруга живлення має бути більше бажаного вихідної напруги.
- неправильне підключення полярності живлення пошкодить чіп.
- пристрій призначений для досвідчених електронників. Це вимагає базових знань з електроніки та навичок пайки, а також підключення мікросхем. Компанія не несе відповідальності за неправильно виконану установку пристрою.
- перед підключенням цільової системи до інвертора / стабілізатора переконайтеся вольтметром, що встановлено відповідну вихідну напругу
