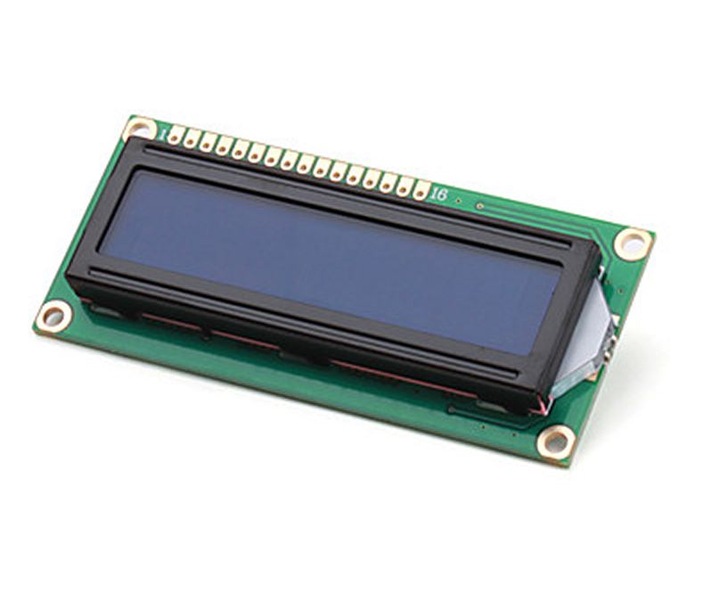

РК-дисплей 1602 2 * 16 Blue 5V HD44780 ARDUINO

РК-дисплей 1602 5V Blue

РК-дисплей з контролером повністю сумісний з HD44780.

дисплей має по 16 символів у двох рядках, а також синє підсвічування з пробілами.

дисплей сумісний з ARDUINO, працює, серед іншого, з бібліотекою LiquidCrystal

• РК-контролер: сумісний з HD44780
• тип: TN / STN
• РК-інтерфейс: паралельний, 8-біт або 4-біт
• підсвічування: синій
• колір символу: Білий
• набір символів: ASCII
• кількість символів: 2 * 16
• живлення: 5 в
• Розміри: 80*36*13,5

висновок роз'єму

1. VSS маса
2. VDD джерело живлення +5V
3. v0 контрастність
4. RS вибір регістра інструкції дисплея (низький стан) або регістра даних (високий стан)
5. R / W читання (низький стан) / запис (високий стан)
6. e розблокування wyświetlacza
7. DB0
8. DB1
9. DB2
10. DB3
11. DB4
12. DB5
13. DB6
14. DB7
15. LED a джерело живлення підсвічування + 5V
16. LED k маса підсвічування

дисплей, сумісний з ARDUINO, працює, серед іншого, з бібліотекою LiquidCrystal Library

на інших наших аукціонах, доступні РК-дисплеї з іншого підсвічуванням, з великою кількістю символів і рядків, а також з послідовним управлінням I2C.
