Arduino Nano 33 Ble (з роз'ємами) ABX00034

Arduino Nano 33 BLE (з роз'ємами) ABX00034-опис:

Arduino Nano 33 BLE укладений в найменший корпус з усього сімейства Arduino (45 мм x 18 мм) З Bluetooth Low Energy і вбудованим інерційним датчиком. плата еволюціонувала від традиційного Arduino Nano. Базова версія Nano-чудовий і дуже корисний винахід для багатьох проектів, а Nano BLE відкриває ще більше можливостей!

перш за все, модуль BLE, тобто новітнє і найбільш енергоефективне рішення, ефективно використовує технологію, що використовується в найсучасніших електронних пристроях на ринку, таких як бездротові навушники та інші. Все це робиться завдяки потужному чіпу Nrf52849 Nordic Semiconductors (оновлення Bluetooth 4.2, підтримуване ESP32). По-друге, Cortex-M4F з частотою 64mhz (в порівнянні з 16MHz в стандартному Nano і 48MHz в Nano IoT) і збільшення пам'яті до 1MB Flash і 256KB SRAM (в порівнянні з 256Kb і 32Kb в IoT відповідно) дає набагато більше місця для більш просунутого програмування.

крім того, ми отримуємо повну сумісність зі стандартними конструкціями Nanoз тим же розташуванням контактів (однак з великою кількістю змінних контактів PWM - від 6 Вт Nano до 12 Вт BLE, і робоча напруга становить 3,3 В замість 5 в!) та набір швидкозростаючих бібліотечних ресурсів для основних програм, що розробляються Arduino. Якщо вам потрібні WiFi або хмарні рішення, зверніться до плати Nano IOT, якщо вам потрібна більш оснащена плата, див Nano ble Sense. Якщо вас цікавить більш економічний варіант для виробництва, погляньте на Nano Every.

Специфікація Arduino Nano BLE:

• USB: Micro тип B
• чіп: M4 Nordic Nrf52840
• частота: 64mhz
• пам'ять: 1 Мб Flash, 256 Кб SRAM,
• інтерфейси: USB, SPI, UART, I2S
• напруга: Вхід 5V, робочий 3.3 V,
• Терморегулятори: 14 цифровий, 14 ШІМ, 8 Аналоговий
• розміри: 45 x 18 мм

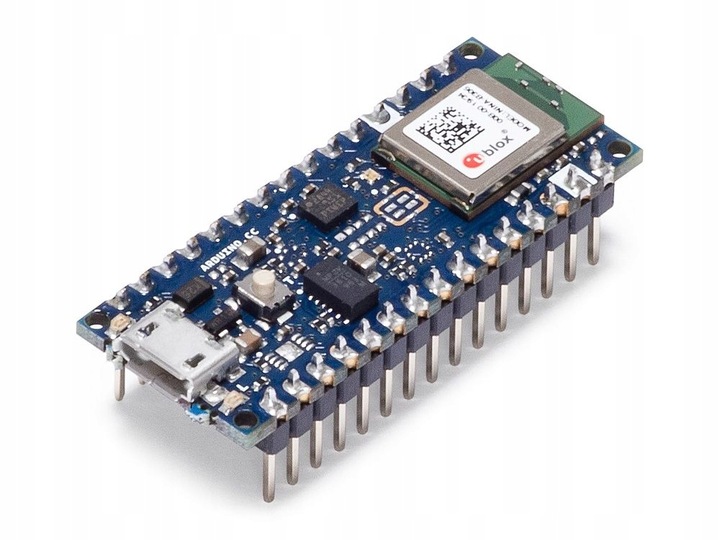

детальний вигляд Nano ble

передня панель без заголовків з новим мікроконтролером

Arduino Nano BLE

повну Терморегулятори поруч з технічною інформацією плати можна знайти в доданій картці.

детальна інформація про використання Arduino ble

Попередження:

на відміну від більшості плат Arduino, Arduino Nano ble працює з напругою 3,3 В.Максимальна напруга, яку можуть витримувати контакти вводу/виводу, становить 3,3 В. подача напруги вище 3,3 В на будь-який висновок вводу / виводу може призвести до пошкодження плати.

варіанти живлення:

• - Vin: цей висновок можна використовувати для живлення плати від джерела напруги постійного струму. При подачі живлення через цей висновок живлення USB відключається. Цей висновок є входом INPUT. дотримуйтесь граничні значення напруги, для забезпечення правильної роботи плати.
• - 5V: цей висновок виводить 5V від плати при живленні від роз'єму USB. Примітка: щоб це працювало, необхідно закоротити міст VBUS на задній стороні плати. Якщо ви подаєте живлення на плату від контакту VIN, ви не отримаєте регульованого 5 В, навіть якщо ви зробите зварювальний міст.
• - 3,3 В: цей висновок виводить 3,3 В через вбудований регулятор напруги. Для низького Джерела живлення, будь ласка, закрутіть перемичку 3v3 на задній панелі, і він використовує батарею як 3v3
• - LED ON: цей світлодіод підключений до входу 5 В від USB або VIN.
• контакти I2C: на відміну від інших плат Arduino Nano, контакти A4 і A5 мають внутрішнє підтягування і заздалегідь використовуються в якості шини I2C, тому вони не рекомендуються в якості аналогових входів
• - NFC: можна підключити антену NFC між контактами D7 і D8, щоб включити функцію Bluetooth NFC

Посилання на сторінки Arduino та документацію:

• офіційний сайт Arduino
• Офіційний форум Arduino
• файли Eagle для Arduino Nano ble
• схеми Arduino Nano ble
• повна Терморегулятори Arduino ble
• бібліотека для з'єднань ble
• fichera даних для nRF52840
