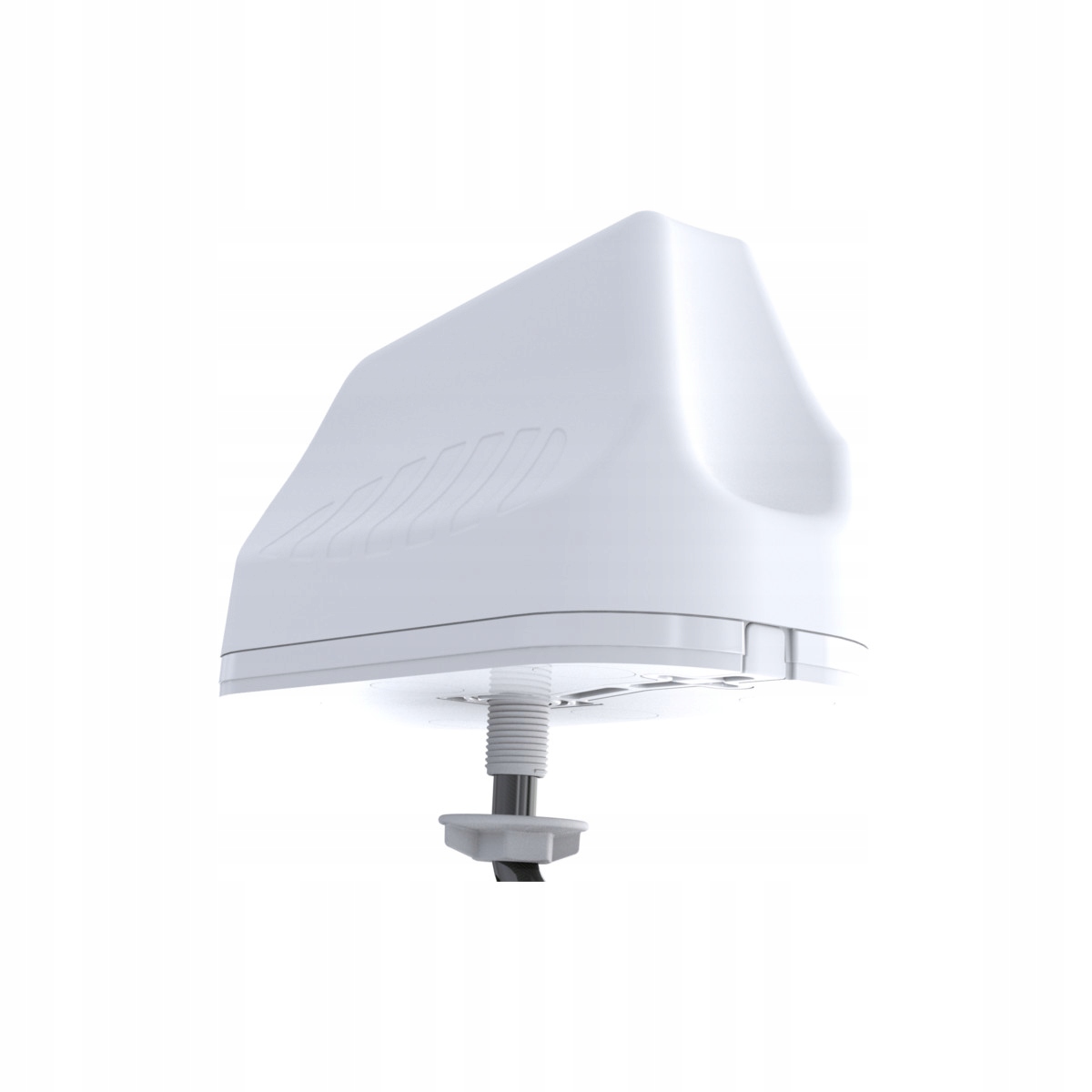

Автомобільна антена 5в1 Poynting-3-15 LTE GPS

автомобільна антена 5в1 Poynting-3-15 LTE GPS

POYNTING

широкосмугова автомобільна антена 5в1 Poynting незважаючи на-3-15 2x2 LTE (незважаючи на) 5.8 дбі; 2x2 Wi-Fi (незважаючи на) 7 дбі; GPS/ГЛОНАСС 21 дбі

незважаючи на-3 - 15 це високопродуктивна багаточастотна антена 5в1, що забезпечує дві антени стільниковий зв'язок, два Wi-Fi і антена GPS / ГЛОНАСС. Дві стільникові антени незважаючи на (для 2 г / 3G / 4G) включають сучасні діапазони від 690 МГц до 2700 МГц, а також нові новий спектр LTE та 5G для діапазонів CBRS 450 МГц та 3,5 ГГц, які стають популярний серед різних міжнародних операторів мобільного ЗВ'ЯЗКУ LTE. Надширокосмугова продуктивність антени дозволяє використовувати її різними операторів і різних технологій і готова до майбутніх стільниковим технологіям до 3,8 ГГц для додатків 5g. антена забезпечує дві окремі дводіапазонні антени Wi-Fi, забезпечуючи при цьому 2,4 ГГц і 5 ГГц на кожній антені з функцією 2x2 ВСУПЕРЕЧ. П'ята антена - це високопродуктивна активна система GPS / ГЛОНАСС, що працює до -40 ° C. незважаючи на-3-15 перевершує продуктивність більшості конкурентів завдяки увазі до дизайн цієї високоефективної антени. Моделі випромінювання всіх елементів випромінюючих забезпечують ідеальний баланс між многонаправленностью, різноманітність моделей і хороші радіаційні здібності на бажаній висота. Це важливий критерій для транспортного і морського ринку. задля чия антена була спеціально розроблена. Основні області застосування-транспортні засоби комерційні / промислові, Морські, M2M та інші системи IoT, що використовують широку широкий спектр радіотехнологій, зберігаючи при цьому майбутнє в широкому діапазоні частота.

Особливості продукту

- Надширокосмугові діапазони від 410 до 470 МГц, від 690 до 2700 МГц і від Від 3400 до 3800 МГц.

- продумані, декоррельовані антени вони забезпечують відмінну продуктивність, незважаючи на як в діапазонах Wi-Fi, так і в стільникових діапазонах

- вищевказані функції підтримуються в діапазоні від 690 до 5800 МГц у відповідних діапазонах, включаючи 450 МГц

- Включає високопродуктивну антену GPS / ГЛОНАСС

- Ретельна механічна конструкція забезпечує міцність, корозійну стійкість, вода і пил (IP 68)

- незалежність від площини заземлення: незважаючи на те, що-3 має внутрішню площину заземлення, що робить антену підходить для використання на всіх типах поверхонь

застосування антени

- транспорт широкосмуговий доступ, Автоматизація та телеметрія для автобусів, комерційних транспортних засобів, вантажівки та транспортні засоби громадської безпеки

- Промислова автоматизація, роботизовані машини та інші системи телеметрії M2M

- Автоматизація Сільське господарство та сільське господарство, такі як M2M та IoT

- широкосмуговий розподіл стільниковий зв'язок для суден / човнів (внутрішні та сусідні прибережні судна)

- гірничодобувна техніка і машинний зв'язок, телеметрія і автоматизація (М2М і IoT)

графіки продуктивності антени

хвильовий коефіцієнт напруги (VSWR) *

VSWR є вимірювання ефективності передачі радіочастотної потужності від джерела потужність через лінію передачі для навантаження. В ідеальній системі 100% енергія передається, що відповідає КСВ 1: 1, хоча-3-14 забезпечує відмінну продуктивність на всіх діапазонах з КСВ ≤2,5: 1 на рівні 90% смуги

* вимірюється при довжині дроту близько 2 м, заземлення 650 x 650 мм і невикористовувані порти з навантаженням 50 ?

посилення в dBi

5,8 дбі пікове посилення у всіх діапазонах від 410-3800 МГц,

- посилення при 410-470 МГц: 1 дбі

- посилення при 690-960 МГц: 3,5 дбі

- посилення при 1710-2700 МГц: 5,8 дбі

- посилення при 3400-3800 МГц: 4 dBi

посилення у dBi

7 дбі пікове посилення у всіх діапазонах від 2400-2500 і 5000-6000 МГц

- Посилення при 2400-2500 МГц: 5 дбі

- посилення при 5000-6000 МГц: 7 dBi

шаблони радіація

моделі випромінювання - WiFi Моделі випромінювання - GPS Презентація автомобільної антени POYNTING SAZ-3 - 15 5в1 (відео)

посилання :https://www.youtube.com/watch?v=5iD6oDwlxP4

Технічна характеристика

Натисніть тут, для повної технічної документації антени.

• Wysokość: 265,00
• Szerokość: 211,00
• Głębokość: 204,00
• Masa: 1,46
