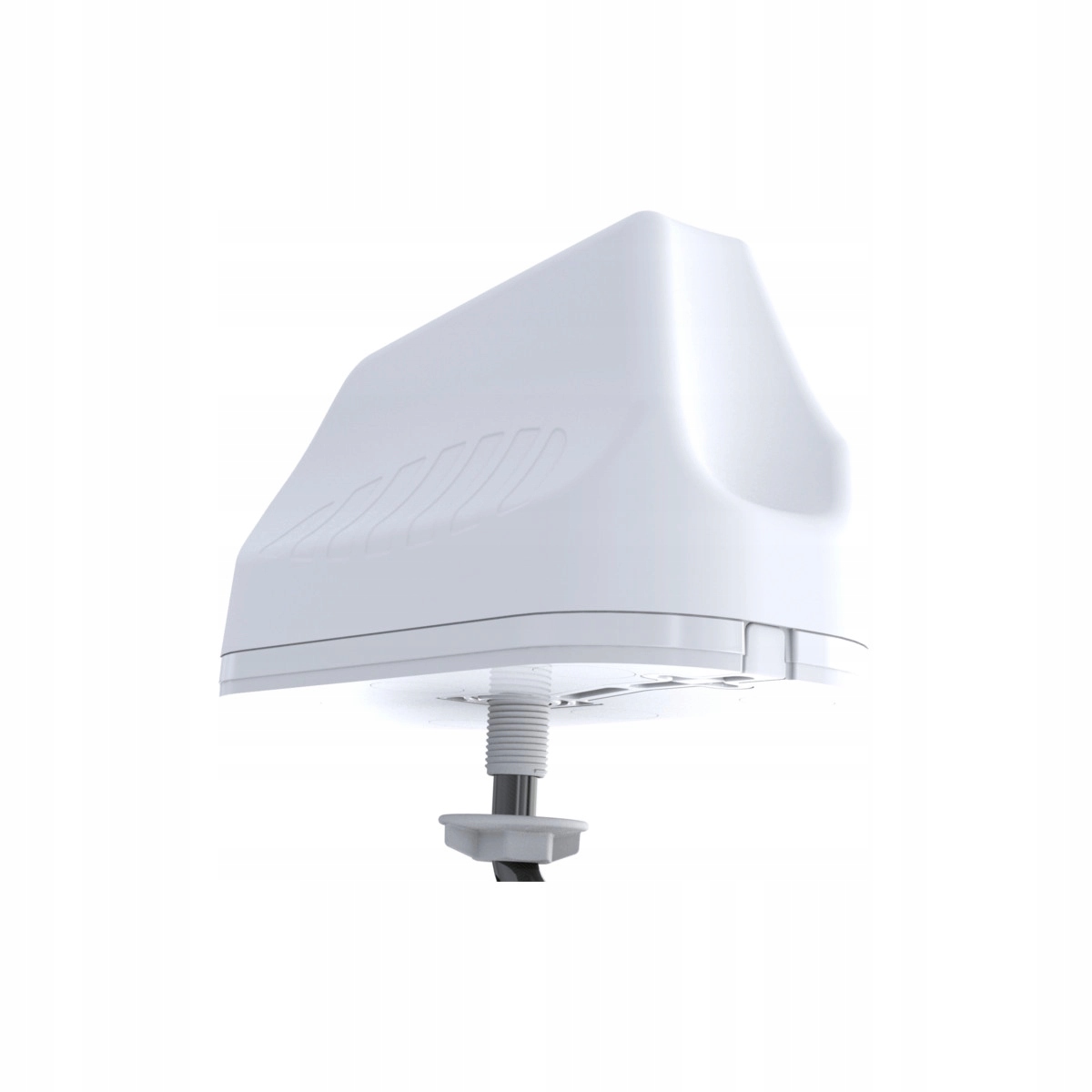

Автомобільна антена 7в1 Poynting-3-17 LTE GPS

автомобільна антена 7в1 Poynting-3-17 LTE GPS

POYNTING

Автомобільна широкосмугова антена 7в1 Poynting незважаючи на-3-17 4x4 LTE (незважаючи на) 6,2 дбі; 2x2 Wi-Fi (незважаючи на) 7 дбі; GPS/ГЛОНАСС 21 дбі

незважаючи на-3 - 17 це високопродуктивна багаточастотна антена 7в1, що забезпечує чотири мережі стільниковий зв'язок, два Wi-Fi і антена GPS / ГЛОНАСС. Чотири стільникові антени незважаючи на (для 2G / 3G / 4G) включають сучасні діапазони від 690 МГц до 2700 МГц, а також нові новий спектр LTE та 5G для діапазонів CBRS 450 МГц та 3,5 ГГц, який стає популярні в різних міжнародних стільникових мережах LTE. Надширокосмугова продуктивність антени дозволяє використовувати її різними операторів і різних технологій і готова до майбутніх стільниковим технологіям до 3,8 ГГц для додатків 5G. антена також забезпечує два окремих дводіапазонних антени Wi-Fi, що забезпечують одночасне 2,4 ГГц і 5 ГГц на кожній антені з можливість 2x2 незважаючи на. Сьома антена-високопродуктивна активна система GPS / ГЛОНАСС працює до -40 ° С. незважаючи на-3-17 перевершує по продуктивності більшість конкурентів завдяки увазі до дизайну цієї високопродуктивної антени. Шаблон випромінювання всіх випромінюючих елементів забезпечують відмінну баланс між багатонаправленістю, різноманітністю моделей і хорошими радіаційні здібності на бажаній висоті. Це важливий критерій для транспортний і морський ринок. для чого антена була спеціально спроектований. Основні сфери застосування-комерційні / промислові транспортні засоби, Морські, M2M та інші системи IoT, що використовують широкий спектр технологій радіо, зберігаючи при цьому перспективну функціональність в широкий діапазон частот.

Особливості продукту - Ультраширокосмугові смуги 410 МГц до 470 МГц, 690 МГц до 2700 МГц і 3400 Мгц до 3800 МГц

- продумана конструкція декоррельованих антен забезпечує кращу продуктивність, незважаючи на як в діапазоні Wi-Fi (дводіапазонний), так і в мережі

- Вищевказані функції підтримуються в діапазоні від 698 МГц до 5800 МГц у відповідних діапазонах і діапазонах 450 МГц

- включає високоефективну антену GPS / ГЛОНАСС

- ретельна механічна конструкція забезпечує міцність, стійкість до корозія, вода і пил (IP68)

- не залежить від площини заземлення: незважаючи на-3 він має внутрішню площину заземлення, що робить антену придатною для застосування на всіх типах поверхонь

застосування антени

- транспорт широкосмуговий доступ та розповсюдження Wi-Fi, Автоматизація та телеметрія для автобусів, комунальні транспортні засоби, вантажівки та транспортні засоби безпеки громадськості

- Промислова автоматизація, роботизовані машини та інші системи M2M телеметрія

- автоматизація сільського господарства та сільського господарства, така як М2М і IoT

- широкосмугове стільникове з'єднання з Wi-Fi для суден Морські / човни (внутрішні і прибережні судна)

- зв'язок транспортних засобів гірничодобувної промисловості та машинобудування, телеметрія і автоматизація (M2M і IoT)

графіки продуктивності антени

хвильовий коефіцієнт напруги (VSWR) *

VSWR є вимірювання ефективності передачі радіочастотної потужності від джерела потужність через лінію передачі для навантаження. В ідеальній системі 100% енергія передається, що відповідає КСВ 1: 1, хоча-3-17 забезпечує відмінну продуктивність на всіх діапазонах з КСВ ≤2,5: 1 на рівні 90% смуги

* вимірюється при довжині дроту близько 2 м, заземлення 650 x 650 мм і невикористовувані порти з навантаженням 50 ?

посилення в dBi

5,8 дбі пікове посилення у всіх діапазонах від 410-3800 МГц,

- посилення при 410-470 МГц: 1 дбі

- посилення при 690-960 МГц: 3,5 дбі

- посилення при 1710-2700 МГц: 5,8 дбі

- посилення при 3400-3800 МГц: 4 dBi

посилення у dBi

7 дбі пікове посилення у всіх діапазонах від 2400-2500 і 5000-6000 МГц

- Посилення при 2400-2500 МГц: 5 дбі

- посилення при 5000-6000 МГц: 7 dBi

шаблони радіація

моделі випромінювання - WiFi Моделі випромінювання - GPS Презентація автомобільної антени POYNTING SAZ-3 - 15 5в1 (відео)

посилання :https://www.youtube.com/watch?v=5iD6oDwlxP4

Технічна характеристика

Натисніть тут, для повної технічної документації антени.

• Wysokość: 265,00
• Szerokość: 211,00
• Głębokość: 204,00
• Masa: 1,61
