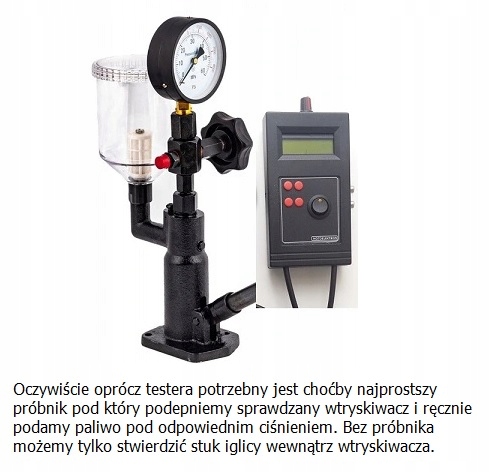

блок живлення тестер інжектора Common Rail CR12v .
В наявності
Артикул
11536855529
8 425,00 грн.
тестер використовується для управління інжекторами і виконавчими механізмами, керованими сигналом ШІМ(змінним коефіцієнтом заповнення сигналу). Блок живлення відкриває форсунки COMMON RAIL, тому він також без проблем відкриє бензинові форсунки і в газових системах. При живленні від акумулятора 12 В Вихідний струм на інжектор може досягати 20 а в імпульсі. Вихідні дроти закінчуються маленькими затискачами алігатора. Принцип роботи генератора типовий для живлення форсунок. На одному наконечнику постійна напруга + 12 в, інший наконечник замикається під час імпульсу до землі. Кінцевий силовий транзистор закріплений на великому радіаторі всередині корпусу.
пристрій має шість функцій.
Функція 1-Генератор імпульсів
у цій функції постійно генеруються імпульси відкриття інжектора. Час генерованого сигналу регулюється з роздільною здатністю 0,2 мс. (діапазон зміни 0,2 мс - 90 МС ). Частота змінена в діапазоні 2-150 Гц з роздільною здатністю 1 Гц). Діапазон регулювання часу впорскування до 90 МС, звичайно, грубо перевищує необхідність відкриття форсунок, але він буде корисний для тестування інших виконавчих механізмів в автомобілі .на РК-екрані відображається: час імпульсу, коефіцієнт заповнення імпульсів, частота імпульсів.
функція 2 - Одиночний імпульс
у функції буде генеруватися тільки один імпульс при натисканні кнопки. Ми регулюємо тільки час імпульсу.
Функція 3 - довгий імпульс
ця функція використовується, коли ми хочемо відкрити інжектор протягом тривалого часу, наприклад, 2 секунди. Це використовується, наприклад, при вимірюванні ходу ударника інжектора. Для відкриття інжектора потрібно струм десяток Ампер. Такий великий струм, що протікає протягом декількох секунд, може призвести до згоряння котушки інжектора. Для підтримки вже відкритого інжектора потрібен менший струм, ніж для його початкового відкриття. Фіксуючий струм встановлюється за допомогою ШІМ-сигналу. При установці ШІМ-сигналу 20% струм утримання буде в 5 разів менше, ніж при відкритті інжектора
Функція 4-блок живлення PWM
у функції "джерело живлення ШІМ" на вихідних проводах є сигнал ШІМ зі змінною шириною імпульсу 1-99%, з частотою 500 Гц. Це еквівалентно регульованій вихідній напрузі в діапазоні 0-12 в.Потім ви можете плавно відкривати різні види виконавчих елементів (регулятори, клапани тощо).
функція 5-Зовнішній тригер
у цій функції можна змінювати тільки час імпульсу, а впорскування відбувається тільки при подачі на гніздо управління зовнішнього тригерного сигналу.
функція 6-індикатор імпульсів
у цій функції ми можемо виміряти тривалість електричних імпульсів. Після подачі сигналу на вимірювальну розетку на екрані з'явиться тривалість високого і низького рівня. Вхідний роз'єм має вхідний опір 100 кОм, немає ніяких побоювань, що ви можете пошкодити будь-якої датчик під час вимірювання.
приклад використання вимірювача імпульсів.
двигун не заводиться ,і ми хочемо перевірити, чи подає контролер двигуна імпульси на інжектор.ми підключаємо вимірювальний дріт до лінії управління інжектором .ми обнуляємо показання на екрані . На екрані просто написано " 5V=0V=". Включаємо запалювання. Досить, щоб двигун зробив два оберти. Якщо в цей час на інжектор буде подається контрольний сигнал на екрані з'явиться якийсь результат вимірювання.це буде означати, що на інжектор надходить імпульс управління.
.
нижче в розділі Додаткова інформація ви можете завантажити керівництво користувача. в ньому більш детально.
