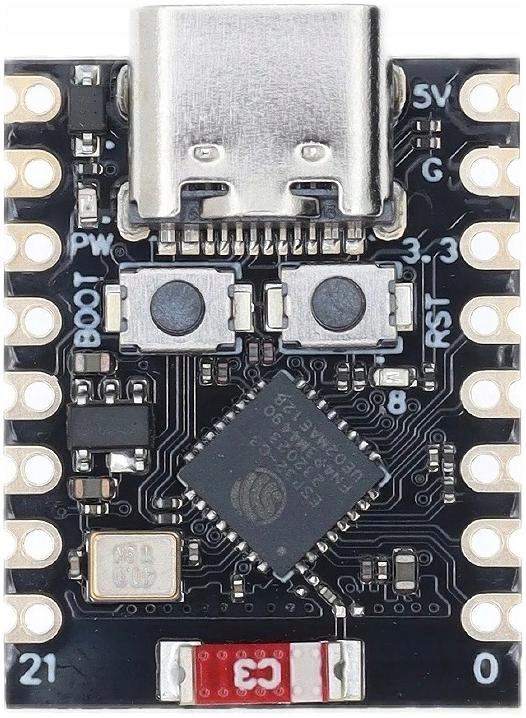

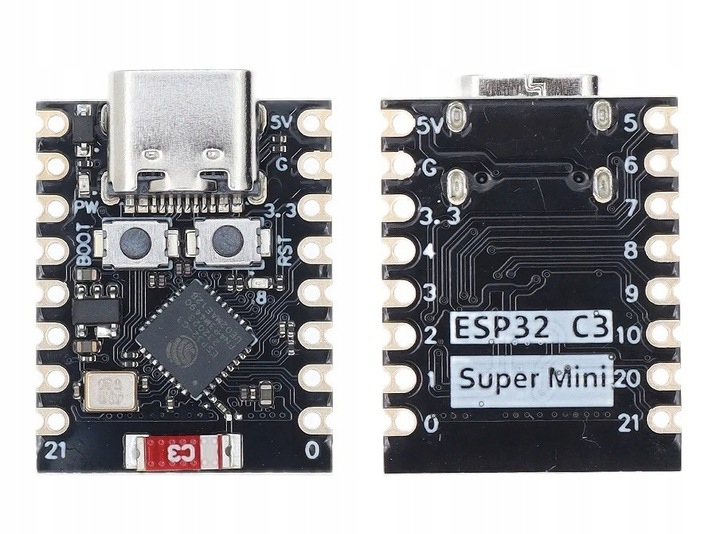

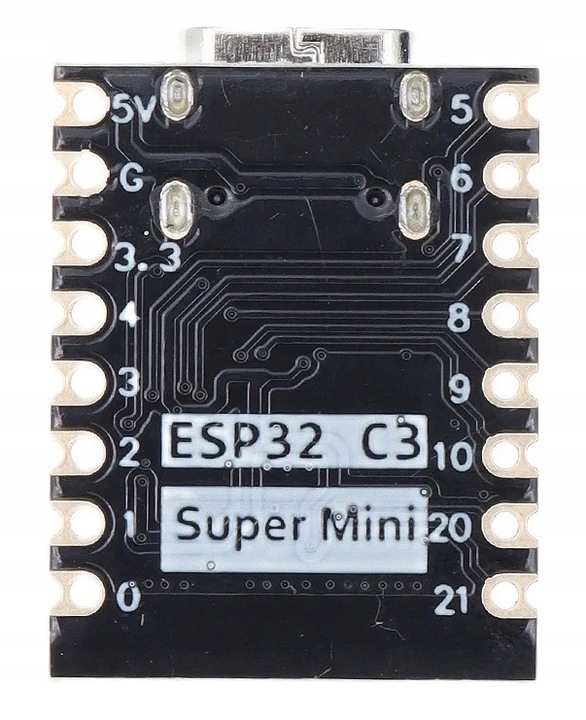

Плата розробки ESP32-C3 SUPERMINI WiFi Bluetooth 5,0 RISC-V USB-C

ESP32 C3 SuperMini -це міні-плата розробки IoT, заснована на чіпі Espressif ESP32-C3 , що підтримує режими WiFi/Bluetooth. ESP32-C3-це 32-бітний процесор RISC-V з FPU (блоком з плаваючою комою), здатний виконувати операції з плаваючою комою одинарної точності на 32 біта, що дає йому потужну обчислювальну потужність. Він має чудову радіочастотну продуктивність і підтримує протоколи IEEE 802.11 b/g/n WiFi та Bluetooth 5 (LE). Плата оснащена зовнішньою антеною, що поліпшує рівень сигналу в бездротових додатках. Він також має компактний і вишуканий зовнішній вигляд у поєднанні з одностороннім поверхневим кріпленням. Він має багаті інтерфейси з 11 цифровими входами/виходами, які можна використовувати як ШІМ-штифти, та 4 аналоговими входами / виходами, які можна використовувати як АЦП-Штифти. підтримує чотири послідовних інтерфейси: UART, I2C і SPI . на платі також є кнопка скидання і кнопка режиму завантажувача.

виходячи з вищевказаних специфікацій, ESP32 C3 SuperMini позиціонується як міні-плата розробки IoT з високою продуктивністю, низьким енергоспоживанням і привабливою ціною, підходить для додатків IoT з низьким енергоспоживанням і додатків для носіння на тілі.

• потужний процесор: ESP32-C3, 32-розрядний одноядерний процесор RISC-V, що працює на частотах до 160 МГц
• WiFi: протокол 802.11 b/g/n, 2,4 ГГц, підтримує режими Station, SoftAP, SoftAP Station, гібридний режим
• Bluetooth 5,0
• наднизьке енергоспоживання: споживана потужність в режимі глибокого сну становить близько 43 мкА
• багаті ресурси плати: 400 КБ SRAM, 384 Кб ROM з вбудованою 4mflash
• модель чіпа: Esp32c3fn4
• ультра-маленький розмір: як маленький, як великий палець (22,52x18 мм) в класичній формі, підходить для носяться пристроїв і невеликих проектів
• надійні функції безпеки: апаратний прискорювач шифрування з підтримкою aes-128/256, хеш-функції, RSA, HMAC, цифровий підпис і безпечний запуск

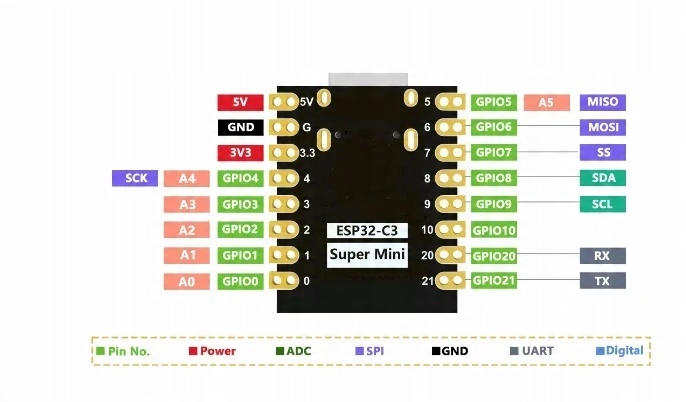

• багаті інтерфейси: 1xi2c, 1xspi, 2xuart, 11xgpio (PWM), 4xadc
• односторонні компоненти, поверхневе кріплення
• синій світлодіод на платі: gpio8 pin

плата розширення ESP32 C3 надає користувачам найкраще рішення для живлення. Плата розширення C3 має два джерела живлення: VCC1 і vcc2. Вихідна напруга за замовчуванням VCC1 і VCC2 становить 3,3 В.коли вам потрібна вища вихідна напруга, ви можете закрити шляхи на друкованій платі (як показано нижче). На даний момент вихідна напруга VCC1 і VCC2 становить 3,7 В.за замовчуванням з заводу використовується резистор 0R, підключений до 3,3 В, якщо вам потрібна Напруга 3,7 в, безпосередньо видаліть резистор 0r, закрутіть три колодки оловом. VCC1 і VCC2 відповідно контролюють вихідну напругу, яка необхідна і може використовуватися.

ця плата розширення спеціально розроблена для плати розробки і nbsp; ESP32C3 Supermini , усуває багато її недоліки. Плата розширення може бути підключена до літієвої батареї 3,7 в, підтримує зарядку літієвої батареї через USB, з зарядкою, сигналізується зеленим індикатором. Коли зелений індикатор згасне, літієва батарея повністю заряджена. Плата розширення виводить всі порти введення-виведення, що спрощує для користувача підключення різних датчиків.
