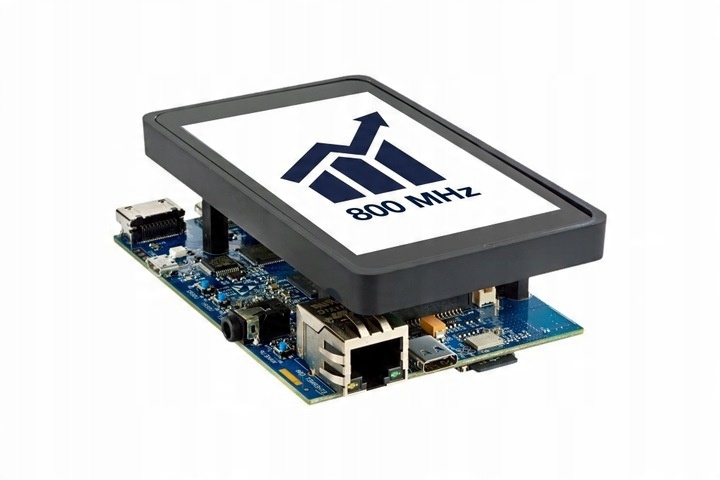

stm32mp157f - DK2-стартовий комплект з мікропроцесором stm32mp157f
опис
STM32MP157F-dk2-це стартовий комплект з мікропроцесором серії stm32mp від компанії STMicroelectronic, оснащений РК-дисплеєм TFT 4" з сенсорним екраном, модулем WiFi і Bluetooth LE 4.1. Чіп STM32MP157F являє собою комбінацію типового процесора з ядром Cortex-A7 і мікроконтролера з ядром Cortex-M4. Зіставлення цих двох ядер дозволяє користувачам створювати програми, що використовують програмне забезпечення Stm32 MPU Openstlinux Distribution для основного процесора та програмне забезпечення stm32cubemp1 для співпроцесора. Чіп також оснащений графічним співпроцесором GPU (сумісним з OpenGL ES 2.0).
мікропроцесор STM32MP1 має вбудовані інтерфейси зовнішньої пам'яті SDRAM. Завдяки вбудованим апаратним інтерфейсам він також може безпосередньо використовувати флеш-пам'ять eMMC, nand Flash (serial або parallel), nor Flash (serial), а також SD-карти. У комплект також вбудований інтерфейс Ethernet 1 Гбіт / сек, роз'єм USB Type-C, 4 роз'єми USB Type-A, а також MIPI DSi і HDMI. За живлення системи відповідає спеціалізована система живлення PMIC, яка об'єднує 6-канальний стабілізатор LDO і 3-канальний перетворювач постійного/постійного струму. Додаткові модулі користувач може підключити до висновків, сумісних з Arduino і Raspberry Pi. Комплект управляється вбудованим відладчиком / програмістом ST-LINK / V2-1.
властивості
- stm32mp157d в корпусі TFBGA361 на основі двох ядер: Cortex-A7 (800 МГц) і Cortex-M4
- чіп живлення ST PMIC stpmic1
- 4-Гбіт DDR3L, 16 біт, 533 МГц
- 1 Гбіт/з Ethernet (Rgmii), сумісний з IEEE-802.3 ab
- USB OTG HS
- аудіокодек
- 4 користувальницьких світлодіода
- 2 Кнопки користувача і скидання, 1 Кнопка пробудження
- Вхід живлення 5 в/3 а usb type-c
- Роз'єми:
- Ethernet RJ45
- 4 x USB Type-A host
- USB Type-C DRP >
- MIPI DSI
- HDMI
- РОЗ'ЄМ (роз'єм для навушників з аналоговим мікрофонним входом)
- слот для карт microSD
- роз'єм розширення GPIO (сумісний з накладками Raspberry Pi)
- роз'єми Розширення Arduino UNO V3
- 4-дюймовий TFT-дисплей 480x800 пікселів інтерфейсом MIPI DSi і ємнісний сенсорною панеллю
- Wi-Fi® 802.11 b/g/n
- Bluetooth® Low Energy 4.1
- вбудований відладчик/Програміст ST-LINK/V2-1 з можливістю використання в якості USB: віртуальний COM-порт і порт налагодження
- STM32CUBEMP1 і повна підтримка open-source Linux STM32 MPU openstlinux distribution
- підтримка інтегрованих середовищ розробки (ide), включаючи iar, Keil, GCC IDE
на порталі mikrokontroler.pl була опублікована стаття комплект розробки для мікропроцесорів STM32MP1
